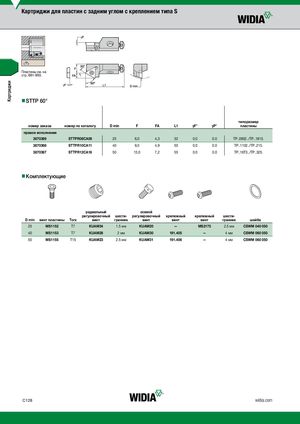

Каталог Widia токарный инструмент 2017 - страница 358

Картриджи Картриджи для пластин с задним углом с креплением типа S Пластины см. на стр. B81-В93. nnSTTP 60° типоразмер номер заказа номер по каталогу D min F FA L1 γF° γP° пластины правое исполнение 3870369 STTPR08CA09 25 6,0 4,3 32 0.0 0.0 TP..0902../TP..1815. 3870368 STTPR10CA11 40 9,0 4,9 50 0.0 0.0 TP..1102../TP..215. 3870367 STTPR12CA16 50 13,0 7,2 55 0.0 0.0 TP..16T3../TP..325. nnКомплектующие радиальный осевой регулировочный шести- регулировочный крепежный крепежный шести- D min винт пластины Torx винт гранник винт винт винт гранник шайба 25 MS1152 T7 KUAM34 1.5 мм KUAM20 — MS2175 2.5 мм CSWM 040 050 40 MS1153 T7 KUAM28 2 мм KUAM30 191.405 — 4 мм CSWM 060 050 50 MS1155 T15 KUAM23 2.5 мм KUAM31 191.406 — 4 мм CSWM 060 050 C128 widia.com
