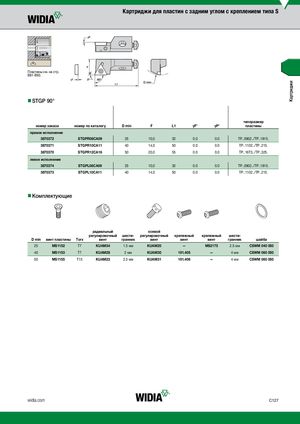

Каталог Widia токарный инструмент 2017 - страница 357
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B81-В93.
nnSTGP 90°
| номер заказа | номер по каталогу | D min | F | L1 | γF° | γP° | типоразмер пластины |
| правое исполнение | |||||||
| 3870372 | STGPR08CA09 | 25 | 10,0 | 32 | 0.0 | 0.0 | TP..0902../TP..1815. |
| 3870371 | STGPR10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..1102../TP..215. |
| 3870370 | STGPR12CA16 | 50 | 20,0 | 55 | 0.0 | 0.0 | TP..16T3../TP..325. |
| левое исполнение | |||||||
| 3870374 | STGPL08CA09 | 25 | 10,0 | 32 | 0.0 | 0.0 | TP..0902../TP..1815. |
| 3870373 | STGPL10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..1102../TP..215. |
nnКомплектующие
| D min | винт пластины | Torx | радиальный регулировочный винт | шести- гранник | осевой регулировочный винт | крепежный винт | крепежный винт | шести- гранник | шайба |
| 25 | MS1152 | T7 | KUAM34 | 1.5мм | KUAM20 | — | MS2175 | 2.5мм | CSWM 040 050 |
| 40 | MS1153 | T7 | KUAM28 | 2мм | KUAM30 | 191.405 | — | 4мм | CSWM 060 050 |
| 50 | MS1155 | T15 | KUAM23 | 2.5мм | KUAM31 | 191.406 | — | 4мм | CSWM 060 050 |
