Пластины см. на стр. B81-В93.

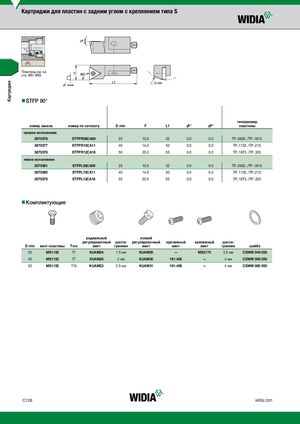

nnSTFP 90°
| номер заказа | номер по каталогу | D min | F | L1 | γF° | γP° | типоразмер пластины |
| правое исполнение | |||||||
| 3870378 | STFPR08CA09 | 25 | 10,0 | 32 | 0.0 | 0.0 | TP..0902../TP..1815. |
| 3870377 | STFPR10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..1102../TP..215. |
| 3870376 | STFPR12CA16 | 50 | 20,0 | 55 | 0.0 | 0.0 | TP..16T3../TP..325. |
| левое исполнение | |||||||
| 3870381 | STFPL08CA09 | 25 | 10,0 | 32 | 0.0 | 0.0 | TP..0902../TP..1815. |
| 3870380 | STFPL10CA11 | 40 | 14,0 | 50 | 0.0 | 0.0 | TP..1102../TP..215. |
| 3870379 | STFPL12CA16 | 50 | 20,0 | 55 | 0.0 | 0.0 | TP..16T3../TP..325. |
nnКомплектующие
| D min | винт пластины | Torx | радиальный регулировочный винт | шести- гранник | осевой регулировочный винт | крепежный винт | крепежный винт | шести- гранник | шайба |
| 25 | MS1152 | T7 | KUAM34 | 1.5мм | KUAM20 | — | MS2175 | 2.5мм | CSWM 040 050 |
| 40 | MS1153 | T7 | KUAM28 | 2мм | KUAM30 | 191.405 | — | 4мм | CSWM 060 050 |
| 50 | MS1155 | T15 | KUAM23 | 2.5мм | KUAM31 | 191.406 | — | 4мм | CSWM 060 050 |
