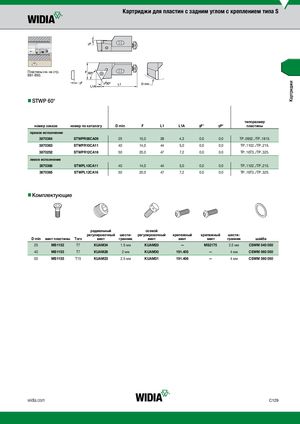

Каталог Widia токарный инструмент 2017 - страница 359

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B81-B93.

nnSTWP 60°

номер заказаномер по каталогуD minFL1L1AγF°γP°типоразмер пластины
правое исполнение
3870364STWPR08CA092510,0284,30.00.0TP..0902../TP..1815.
3870363STWPR10CA114014,0445,00.00.0TP..1102../TP..215.
3870252STWPR12CA165020,0477,20.00.0TP..16T3../TP..325.
левое исполнение
3870366STWPL10CA114014,0445,00.00.0TP..1102../TP..215.
3870365STWPL12CA165020,0477,20.00.0TP..16T3../TP..325.

nnКомплектующие

радиальный осевой

регулировочный шести- регулировочный крепежный крепежный шести-

D minвинт пластины Torxвинтгранниквинтвинтвинтгранникшайба
25MS1152T7KUAM341.5 ммKUAM20—MS21752.5 ммCSWM 040 050
40MS1153T7KUAM282 ммKUAM30191.405—4 ммCSWM 060 050
50MS1155T15KUAM232.5 ммKUAM31191.406—4 ммCSWM 060 050
