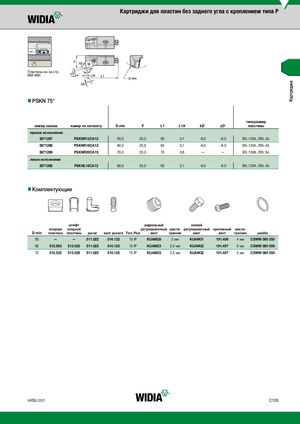

Каталог Widia токарный инструмент 2017 - страница 335
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Картриджи для пластин без заднего угла с креплением типа P
Пластины см. на стр. B68-В80.
nnPSKN 75°
| номер заказа | номер по каталогу | D min | F | L1 | L1A | λS° | γO° | типоразмер пластины |
| правое исполнение | ||||||||
| 3871287 | PSKNR12CA12 | 50,0 | 20,0 | 55 | 3,1 | -8.0 | -6.0 | SN..1204../SN..43. |
| 3871286 | PSKNR16CA12 | 60,0 | 25,0 | 63 | 3,1 | -6.0 | -6.0 | SN..1204../SN..43. |
| 3871289 | PSKNR20CA15 | 70,0 | 25,0 | 70 | 3,8 | — | — | SN..1506../SN..54. |
| левое исполнение | ||||||||
| 3871288 | PSKNL16CA12 | 60,0 | 25,0 | 63 | 3,1 | -6.0 | -6.0 | SN..1204../SN..43. |
nnКомплектующие
штифт радиальный осевой
опорная опорной регулировочный шести- регулировочный крепежный шести-
| D min | пластина | пластины | рычаг | винт рычага Torx Plus | винт | гранник | винт | винт | гранник | шайба | ||||
| 50 | — | — | 511.022 | 514.122 | 10 IP | KUAM28 | 2 мм | KUAM31 | 191.406 | 4 мм | CSWM 060 050 | |||
| 60 | 512.063 | 513.023 | 511.023 | 514.123 | 15 IP | KUAM23 | 2.5 мм | KUAM32 | 191.407 | 5 мм | CSWM 080 050 | |||
| 70 | 512.025 | 513.025 | 511.025 | 514.125 | 15 IP | KUAM23 | 2.5 мм | KUAM32 | 191.407 | 5 мм | CSWM 080 050 |
