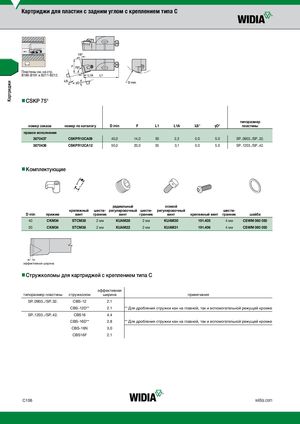

Каталог Widia токарный инструмент 2017 - страница 336

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B186-В191 и В211-В212.

nnCSKP 75°

типоразмер

номер заказаномер по каталогуD minFL1L1AλS°γO°пластины
правое исполнение
3870437CSKPR10CA0940,014,0502,20.05.0SP..0903../SP..32.
3870436CSKPR12CA1250,020,0553,10.05.0SP..1203../SP..42.

nnКомплектующие

радиальный осевой

крепежный шести- регулировочный шести- регулировочный шести-

D minприжимвинтгранниквинтгранниквинткрепежный винтгранникшайба
40CKM34STCM382 ммKUAM282 ммKUAM30191.4054 ммCSWM 060 050
50CKM34STCM382 ммKUAM222 ммKUAM31191.4064 ммCSWM 060 050

эффективная ширина

nnСтружколомы для картриджей с креплением типа С

типоразмер пластиныстружколомэффективная ширинапримечание
SP..0903../SP..32.CBS-122.1
CBS-12D2.1Для дробления стружки как на главной, так и вспомогательной режущей кромке
SP..1203../SP..42.CBS164.4
CBS-16D2.8Для дробления стружки как на главной, так и вспомогательной режущей кромке
CBS-16N3.0
CBS16F2.1
