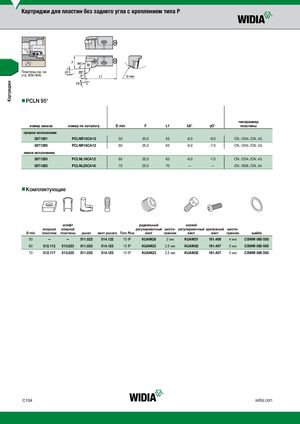

Каталог Widia токарный инструмент 2017 - страница 334

Предыдущая страница Следующая страница

Навигация

Картриджи для пластин без заднего угла с креплением типа P

Пластины см. на стр. B30-В46.

nnPCLN 95°

типоразмер

номер заказаномер по каталогуD minFL1λS°γO°пластины
правое исполнение
3871291PCLNR12CA125020,055-6.0-9.0CN..1204../CN..43.
3871290PCLNR16CA126025,063-6.0-7.0CN..1204../CN..43.
левое исполнение
3871293PCLNL16CA126025,063-6.0-7.0CN..1204../CN..43.
3871292PCLNL20CA167025,070——CN..1606../CN..54.

nnКомплектующие

штифтрадиальныйосевой
опорнаяопорнойрегулировочный шести-регулировочный крепежныйшести-
D minпластинапластинырычагвинт рычага Torx Plusвинтгранниквинтвинтгранникшайба
50——511.022514.12210 IPKUAM282 ммKUAM31191.4064 ммCSWM 060 050
60512.112513.023511.023514.12315 IPKUAM232.5 ммKUAM32191.4075 ммCSWM 080 050
70512.117513.025511.025514.12515 IPKUAM232.5 ммKUAM32191.4075 ммCSWM 080 050
