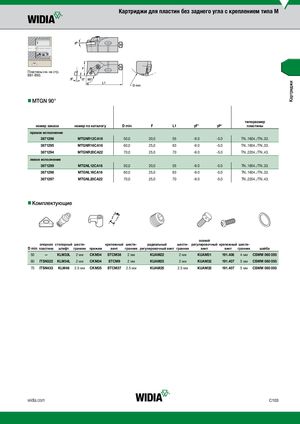

Картриджи Картриджи для пластин без заднего угла с креплением типа М Пластины см. на стр. B81-В93. nnMTGN 90° типоразмер номер заказа номер по каталогу D min F L1 γF° γP° пластины правое исполнение 3871296 MTGNR12CA16 50,0 20,0 55 -9.0 -5.0 TN..1604../TN..33. 3871295 MTGNR16CA16 60,0 25,0 63 -9.0 -5.0 TN..1604../TN..33. 3871294 MTGNR20CA22 70,0 25,0 70 -9.0 -5.0 TN..2204../TN..43. левое исполнение 3871299 MTGNL12CA16 50,0 20,0 55 -9.0 -5.0 TN..1604../TN..33. 3871298 MTGNL16CA16 60,0 25,0 63 -9.0 -5.0 TN..1604../TN..33. 3871297 MTGNL20CA22 70,0 25,0 70 -9.0 -5.0 TN..2204../TN..43. nnКомплектующие осевой опорная стопорный шести- крепежный шести- радиальный шести- регулировочный крепежный шести- D min пластина штифт гранник прижим винт гранник регулировочный винт гранник винт винт гранник шайба 50 — KLM33L 2 мм CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 4 мм CSWM 060 050 60 ITSN322 KLM34L 2 мм CKM34 STCM9 2 мм KUAM25 2 мм KUAM32 191.407 5 мм CSWM 080 050 70 ITSN433 KLM46 2.5 мм CKM35 STCM37 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 widia.com C103
