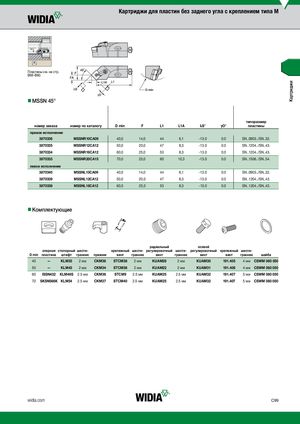

Каталог Widia токарный инструмент 2017 - страница 329

Картриджи Картриджи для пластин без заднего угла с креплением типа М Пластины см. на стр. B68-В80. nnMSSN 45° типоразмер номер заказа номер по каталогу D min F L1 L1A λS° γO° пластины правое исполнение 3870336 MSSNR10CA09 40,0 14,0 44 6,1 -13.0 0.0 SN..0903../SN..32. 3870335 MSSNR12CA12 50,0 20,0 47 8,3 -13.0 0.0 SN..1204../SN..43. 3870334 MSSNR16CA12 60,0 25,0 53 8,3 -13.0 0.0 SN..1204../SN..43. 3870333 MSSNR20CA15 70,0 25,0 60 10,3 -13.0 0.0 SN..1506../SN..54. левое исполнение 3870340 MSSNL10CA09 40,0 14,0 44 6,1 -13.0 0.0 SN..0903../SN..32. 3870339 MSSNL12CA12 50,0 20,0 47 8,3 -13.0 0.0 SN..1204../SN..43. 3870338 MSSNL16CA12 60,0 25,0 53 8,3 -13.0 0.0 SN..1204../SN..43. nnКомплектующие радиальный осевой опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный шести- D min пластина штифт гранник прижим винт гранник винт гранник винт винт гранник шайба 40 — KLM33 2 мм CKM36 STCM38 2 мм KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 — KLM43 2 мм CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 4 мм CSWM 060 050 60 ISSN432 KLM46S 2.5 мм CKM36 STCM9 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 70 SKSN566K KLM54 2.5 мм CKM37 STCM40 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 widia.com C99
