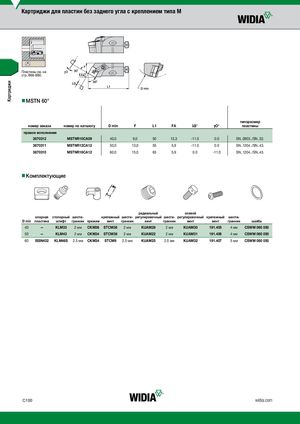

Каталог Widia токарный инструмент 2017 - страница 330

Картриджи Картриджи для пластин без заднего угла с креплением типа М Пластины см. на стр. B68-В80. nnMSTN 60° типоразмер номер заказа номер по каталогу D min F L1 FA λS° γO° пластины правое исполнение 3870312 MSTNR10CA09 40,0 9,0 50 13,3 -11.0 0.0 SN..0903../SN..32. 3870311 MSTNR12CA12 50,0 13,0 55 5,9 -11.0 0.0 SN..1204../SN..43. 3870310 MSTNR16CA12 60,0 15,0 63 5,9 0.0 -11.0 SN..1204../SN..43. nnКомплектующие радиальный осевой опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный шести- D min пластина штифт гранник прижим винт гранник винт гранник винт винт гранник шайба 40 — KLM33 2 мм CKM36 STCM38 2 мм KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 — KLM43 2 мм CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 4 мм CSWM 060 050 60 ISSN432 KLM46S 2.5 мм CKM34 STCM9 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 C100 widia.com
