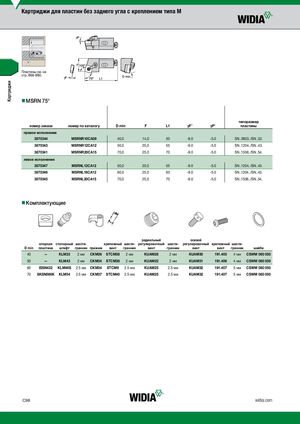

Картриджи Картриджи для пластин без заднего угла с креплением типа М Пластины см. на стр. B68-В80. nnMSRN 75° типоразмер номер заказа номер по каталогу D min F L1 γF° γP° пластины правое исполнение 3870344 MSRNR10CA09 40,0 14,0 50 -9.0 -5.0 SN..0903../SN..32. 3870343 MSRNR12CA12 50,0 20,0 55 -9.0 -5.0 SN..1204../SN..43. 3870341 MSRNR20CA15 70,0 25,0 70 -9.0 -5.0 SN..1506../SN..54. левое исполнение 3870347 MSRNL12CA12 50,0 20,0 55 -9.0 -5.0 SN..1204../SN..43. 3870346 MSRNL16CA12 60,0 25,0 63 -9.0 -5.0 SN..1204../SN..43. 3870345 MSRNL20CA15 70,0 25,0 70 -9.0 -5.0 SN..1506../SN..54. nnКомплектующие радиальный осевой опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный шести- D min пластина штифт гранник прижим винт гранник винт гранник винт винт гранник шайба 40 — KLM33 2 мм CKM36 STCM38 2 мм KUAM28 2 мм KUAM30 191.405 4 мм CSWM 060 050 50 — KLM43 2 мм CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 4 мм CSWM 060 050 60 ISSN432 KLM46S 2.5 мм CKM34 STCM9 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 70 SKSN566K KLM54 2.5 мм CKM37 STCM40 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 C98 widia.com
