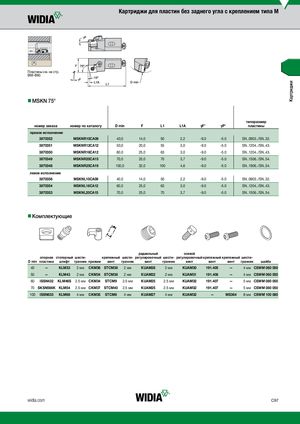

Картриджи Картриджи для пластин без заднего угла с креплением типа М Пластины см. на стр. B68-В80. nnMSKN 75° типоразмер номер заказа номер по каталогу D min F L1 L1A γF° γP° пластины правое исполнение 3870352 MSKNR10CA09 40,0 14,0 50 2,2 -9.0 -5.0 SN..0903../SN..32. 3870351 MSKNR12CA12 50,0 20,0 55 3,0 -9.0 -5.0 SN..1204../SN..43. 3870350 MSKNR16CA12 60,0 25,0 63 3,0 -9.0 -5.0 SN..1204../SN..43. 3870349 MSKNR20CA15 70,0 25,0 70 3,7 -9.0 -5.0 SN..1506../SN..54. 3870348 MSKNR25CA19 100,0 32,0 100 4,6 -9.0 -5.0 SN..1906../SN..54. левое исполнение 3870356 MSKNL10CA09 40,0 14,0 50 2,2 -9.0 -5.0 SN..0903../SN..32. 3870354 MSKNL16CA12 60,0 25,0 63 3,0 -9.0 -5.0 SN..1204../SN..43. 3870353 MSKNL20CA15 70,0 25,0 70 3,7 -9.0 -5.0 SN..1506../SN..54. nnКомплектующие радиальный осевой опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный крепежный шести- D min пластина штифт гранник прижим винт гранник винт гранник винт винт винт гранник шайба 40 — KLM33 2 мм CKM36 STCM38 2 мм KUAM28 2 мм KUAM30 191.405 — 4 мм CSWM 060 050 50 — KLM43 2 мм CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 — 4 мм CSWM 060 050 60 ISSN432 KLM46S 2.5 мм CKM34 STCM9 2.5 мм KUAM25 2.5 мм KUAM32 191.407 — 5 мм CSWM 080 050 70 SKSN566K KLM54 2.5 мм CKM37 STCM40 2.5 мм KUAM25 2.5 мм KUAM32 191.407 — 5 мм CSWM 080 050 100 ISSN633 KLM68 4 мм CKM35 STCM8 4 мм KUAM27 4 мм KUAM32 — MS364 8 мм CSWM 100 080 widia.com C97
