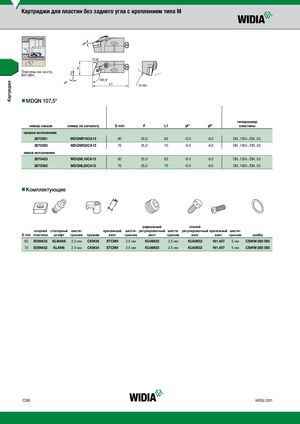

Пластины см. на стр. B47-В64.

nnMDQN 107,5°

типоразмер

номер заказаномер по каталогуD minFL1γF°γP°пластины
правое исполнение
3870361MDQNR16CA156025,063-9.0-6.0DN..1504../DN..53.
3870360MDQNR20CA157025,070-9.0-8.0DN..1504../DN..53.
левое исполнение
3870403MDQNL16CA156025,063-9.0-6.0DN..1504../DN..53.
3870362MDQNL20CA157025,070-9.0-8.0DN..1504../DN..53.

nnКомплектующие

радиальный осевой

опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный шести-

D minпластинаштифтгранник прижимвинтгранниквинтгранниквинтвинтгранникшайба
60IDSN432KLM46S2.5 ммCKM36STCM92.5 ммKUAM252.5 ммKUAM32191.4075 ммCSWM 080 050
70IDSN432KLM462.5 ммCKM34STCM92.5 ммKUAM252.5 ммKUAM32191.4075 ммCSWM 080 050
