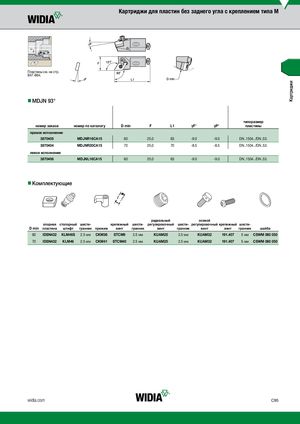

Каталог Widia токарный инструмент 2017 - страница 325

Картриджи Картриджи для пластин без заднего угла с креплением типа М Пластины см. на стр. B47-В64. nnMDJN 93° типоразмер номер заказа номер по каталогу D min F L1 γF° γP° пластины правое исполнение 3870405 MDJNR16CA15 60 25,0 63 -9.0 -9.0 DN..1504../DN..53. 3870404 MDJNR20CA15 70 25,0 70 -8.5 -8.5 DN..1504../DN..53. левое исполнение 3870406 MDJNL16CA15 60 25,0 63 -9.0 -9.0 DN..1504../DN..53. nnКомплектующие радиальный осевой опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный шести- D min пластина штифт гранник прижим винт гранник винт гранник винт винт гранник шайба 60 IDSN432 KLM46S 2.5 мм CKM36 STCM9 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 70 IDSN432 KLM46 2.5 мм CKM41 STCM40 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 widia.com C95
