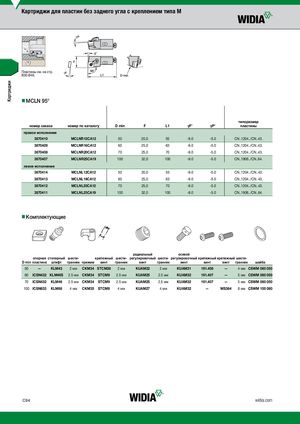

Каталог Widia токарный инструмент 2017 - страница 324
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B30-В46.
nnMCLN 95°
| номер заказа | номер по каталогу | D min | F | L1 | γF° | γP° | типоразмер пластины |
| правое исполнение | |||||||
| 3870410 | MCLNR12CA12 | 50 | 20,0 | 55 | -9.0 | -5.0 | CN..1204../CN..43. |
| 3870409 | MCLNR16CA12 | 60 | 25,0 | 63 | -9.0 | -5.0 | CN..1204../CN..43. |
| 3870408 | MCLNR20CA12 | 70 | 25,0 | 70 | -9.0 | -5.0 | CN..1204../CN..43. |
| 3870407 | MCLNR25CA19 | 100 | 32,0 | 100 | -9.0 | -5.0 | CN..1906../CN..64. |
| левое исполнение | |||||||
| 3870414 | MCLNL12CA12 | 50 | 20,0 | 55 | -9.0 | -5.0 | CN..1204../CN..43. |
| 3870413 | MCLNL16CA12 | 60 | 25,0 | 63 | -9.0 | -5.0 | CN..1204../CN..43. |
| 3870412 | MCLNL20CA12 | 70 | 25,0 | 70 | -9.0 | -5.0 | CN..1204../CN..43. |
| 3870411 | MCLNL25CA19 | 100 | 32,0 | 100 | -9.0 | -5.0 | CN..1906../CN..64. |
nnКомплектующие
| D min | опорная пластина | стопорный штифт | шести- гранник | прижим к | репежный винт | шести- гранник | радиальный регулировочны винт | й шести- гранник | осевой регулировочный винт | крепежный винт | крепежны винт | й шести- гранник | шайба |
| 50 | — | KLM43 | 2мм | CKM34 | STCM38 | 2мм | KUAM22 | 2мм | KUAM31 | 191.406 | — | 4мм | CSWM 060 050 |
| 60 | ICSN432 | KLM46S | 2.5мм | CKM34 | STCM9 | 2.5мм | KUAM25 | 2.5мм | KUAM32 | 191.407 | — | 5мм | CSWM 080 050 |
| 70 | ICSN432 | KLM46 | 2.5мм | CKM34 | STCM9 | 2.5мм | KUAM25 | 2.5мм | KUAM32 | 191.407 | — | 5мм | CSWM 080 050 |
| 100 | ICSN633 | KLM68 | 4мм | CKM35 | STCM8 | 4мм | KUAM27 | 4мм | KUAM32 | — | MS364 | 8мм | CSWM 100 080 |
