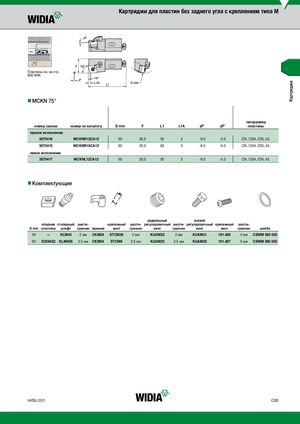

Каталог Widia токарный инструмент 2017 - страница 323

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B30-В46.

nnMCKN 75°

типоразмер

номер заказаномер по каталогуD minFL1L1AγF°γP°пластины
правое исполнение
3870416MCKNR12CA125020,0553-9.0-5.0CN..1204../CN..43.
3870415MCKNR16CA126025,0633-9.0-5.0CN..1204../CN..43.
левое исполнение
3870417MCKNL12CA125020,0553-9.0-5.0CN..1204../CN..43.

nnКомплектующие

радиальный осевой

опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный шести-

D minпластинаштифтгранник прижимвинтгранниквинтгранниквинтвинтгранникшайба
50—KLM432 ммCKM34STCM382 ммKUAM222 ммKUAM31191.4064 ммCSWM 060 050
60ICSN432 KLM46S2.5 ммCKM34STCM92.5 ммKUAM252.5 ммKUAM32191.4075 ммCSWM 080 050
