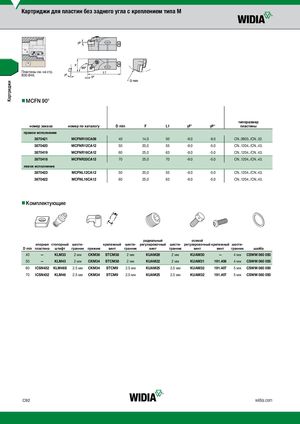

Каталог Widia токарный инструмент 2017 - страница 322

Картриджи Картриджи для пластин без заднего угла с креплением типа М Пластины см. на стр. B30-В46. nnMCFN 90° типоразмер номер заказа номер по каталогу D min F L1 γF° γP° пластины правое исполнение 3870421 MCFNR10CA09 40 14,0 50 -9.0 -9.0 CN..0903../CN..32. 3870420 MCFNR12CA12 50 20,0 55 -9.0 -5.0 CN..1204../CN..43. 3870419 MCFNR16CA12 60 25,0 63 -9.0 -5.0 CN..1204../CN..43. 3870418 MCFNR20CA12 70 25,0 70 -9.0 -5.0 CN..1204../CN..43. левое исполнение 3870423 MCFNL12CA12 50 20,0 55 -9.0 -5.0 CN..1204../CN..43. 3870422 MCFNL16CA12 60 25,0 63 -9.0 -5.0 CN..1204../CN..43. nnКомплектующие радиальный осевой опорная стопорный шести- крепежный шести- регулировочный шести- регулировочный крепежный шести- D min пластина штифт гранник прижим винт гранник винт гранник винт винт гранник шайба 40 — KLM33 2 мм CKM36 STCM38 2 мм KUAM28 2 мм KUAM30 — 4 мм CSWM 060 050 50 — KLM43 2 мм CKM34 STCM38 2 мм KUAM22 2 мм KUAM31 191.406 4 мм CSWM 060 050 60 ICSN432 KLM46S 2.5 мм CKM34 STCM9 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 70 ICSN432 KLM46 2.5 мм CKM34 STCM9 2.5 мм KUAM25 2.5 мм KUAM32 191.407 5 мм CSWM 080 050 C92 widia.com
