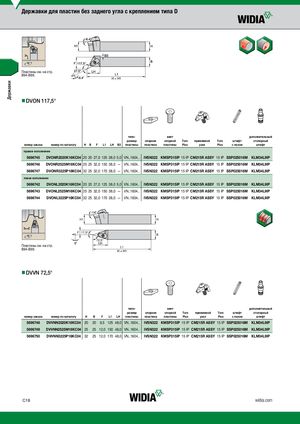

Каталог Widia токарный инструмент 2017 - страница 248

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B94-B99.

nnDVON 117,5°

типо- винт дополнительный

размеропорнаяопорнойTorxприжимной Torxштифтстопорный
номер заказаномер по каталогу H BLH B3 L1 F пластиныпластинапластиныPlusузел Plusс пазомштифт
правое исполнение
5696745DVONR2020K16KC04 20 20 27,0 125 38,0 5,0 VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
5696746DVONR2525M16KC04 25 25 32,0 150 38,0 — VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
5696747DVONR3225P16KC04 32 25 32,0 170 38,0 — VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
левое исполнение
5696742DVONL2020K16KC0420 20 27,0 125 38,0 5,0 VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
5696743DVONL2525M16KC04 25 25 32,0 150 38,0 — VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
5696744DVONL3225P16KC0432 25 32,0 170 38,0 — VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP

H1 H

F 17,5° B 72,5° Пластины см. на стр. L1 B94-B99.

nnDVVN 72,5°

типо- винт дополнительный

размеропорнаяопорнойTorxприжимнойTorxштифтстопорный
номер заказаномер по каталогуHBFL1LHпластиныпластинапластиныPlusузелPlusс пазомштифт
5696748DVVNN2020K16KC0420 20 9,5 125 48,0 VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
5696749DVVNN2525M16KC0425 25 12,0 150 48,0 VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
5696750DVVNN3225P16KC0432 25 12,0 170 48,0 VN..1604..IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IPSSP025016M KLM34L9IP
