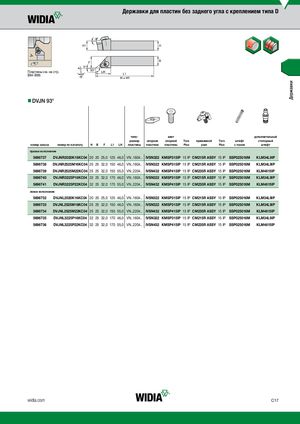

Каталог Widia токарный инструмент 2017 - страница 247
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
H1 H
B F 3° Пластины см. на стр. 93° B94-B99. L1
nnDVJN 93°
типо- винт дополнительный
| размер опорная | Torx прижимной Torx опорной | стопорный штифт | ||||
| номер заказа | номер по каталогу | H | пластины LH L1 F B пластина | Plus узел Plus пластины | штифт с пазом | |
| правое исполнение | ||||||
| 5696737 | DVJNR2020K16KC04 | 20 20 25,0 125 46,0 VN..1604.. | IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696738 | DVJNR2525M16KC04 | 25 25 32,0 150 46,0 VN..1604.. | IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696739 | DVJNR2525M22KC04 | 25 25 32,0 150 55,0 VN..2204.. | IVSN432 KMSP415IP 15 IP CM235R ASSY 15 IP | SSP025016M | KLM4615IP | |
| 5696740 | DVJNR3225P16KC04 | 32 25 32,0 170 46,0 VN..1604.. | IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696741 | DVJNR3225P22KC04 | 32 25 32,0 170 55,0 VN..2204.. | IVSN432 KMSP415IP 15 IP CM235R ASSY 15 IP | SSP025016M | KLM4615IP | |
| левое исполнение | ||||||
| 5696732 | DVJNL2020K16KC04 | 20 20 25,0 125 46,0 VN..1604.. | IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696733 | DVJNL2525M16KC04 | 25 25 32,0 150 46,0 VN..1604.. | IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696734 | DVJNL2525M22KC04 | 25 25 32,0 150 55,0 VN..2204.. | IVSN432 KMSP415IP 15 IP CM235R ASSY 15 IP | SSP025016M | KLM4615IP | |
| 5696735 | DVJNL3225P16KC04 | 32 25 32,0 170 46,0 VN..1604.. | IVSN322 KMSP315IP 15 IP CM215R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696736 | DVJNL3225P22KC04 | 32 25 32,0 170 55,0 VN..2204.. | IVSN432 KMSP415IP 15 IP CM235R ASSY 15 IP | SSP025016M | KLM4615IP |
