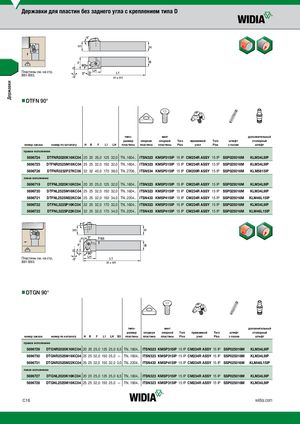

Каталог Widia токарный инструмент 2017 - страница 246
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B81-B93.
nnDTFN 90°
типо- винт дополнительный
| размер опорная | Torx прижимной Torx опорной | стопорный штифт | |||
| номер заказа | номер по каталогу H | пластины LH L1 F B пластина | Plus узел Plus пластины | штифт с пазом | |
| правое исполнение | |||||
| 5696724 | DTFNR2020K16KC04 20 20 25,0 125 32,0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696725 | DTFNR2525M16KC04 25 25 32,0 150 32,0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP | |
| 5696726 | DTFNR3232P27KC06 | 32 32 40,0 170 38,0 TN..2706.. | ITSN534 KMSP515IP 15 IP CM209R ASSY 15 IP | SSP025016M | KLM5815IP |
| левое исполнение | |||||
| 5696719 | DTFNL2020K16KC04 | 20 20 25,0 125 32,0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP |
| 5696720 | DTFNL2525M16KC04 | 25 25 32,0 150 32,0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP |
| 5696721 | DTFNL2525M22KC04 | 25 25 32,0 150 34,0 TN..2204.. | ITSN433 KMSP415IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM46L15IP |
| 5696722 | DTFNL3225P16KC04 | 32 25 32,0 170 32,0 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP |
| 5696723 | DTFNL3225P22KC04 | 32 25 32,0 170 34,0 TN..2204.. | ITSN433 KMSP415IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM46L15IP |
Пластины см. на стр. B81-B93.
nnDTGN 90°
типо- винт дополнительный
| размер | опорная | опорной | Torx | прижимной Torx | штифт | стопорный | |||||
| номер заказа | номер по каталогу H B | LH B3 L1 F пластины | пластина | пластины | Plus | узел Plus | с пазом | штифт | |||
| правое исполнение | |||||||||||
| 5696729 | DTGNR2020K16KC04 20 20 25,0 125 25,0 6,5 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP | |||||||
| 5696730 | DTGNR2525M16KC04 25 25 32,0 150 25,0 — TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP | |||||||
| 5696731 | DTGNR2525M22KC04 25 25 32,0 150 32,0 3,0 TN..2204.. | ITSN433 KMSP415IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM46L15IP | |||||||
| левое исполнение | |||||||||||
| 5696727 | DTGNL2020K16KC04 | 20 20 25,0 125 25,0 6,5 TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP | ||||||
| 5696728 | DTGNL2525M16KC04 25 25 32,0 150 25,0 — TN..1604.. | ITSN323 KMSP315IP 15 IP CM234R ASSY 15 IP | SSP025016M | KLM34L9IP |
