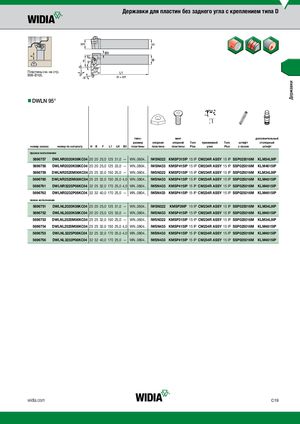

Каталог Widia токарный инструмент 2017 - страница 249

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B99-B105.

nnDWLN 95°

типо- винт дополнительный

стопорный штифт Torx прижимной Torx опорной размер опорная
номер заказаномер по каталогу H Bштифт с пазом Plus узел Plus пластины пластины LH B3 L1 F пластина
правое исполнение
5696757DWLNR2020K06KC04 20 20 25,0 125 31,0 — WN..0604..IWSN322 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M KLM34L9IP
5696758DWLNR2020K08KC04 20 20 25,0 125 33,0 — WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5696759DWLNR2525M06KC04 25 25 32,0 150 25,0 — WN..0604..IWSN322 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M KLM34L9IP
5696760DWLNR2525M08KC04 25 25 32,0 150 25,0 4,0 WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5696761DWLNR3225P08KC0432 25 32,0 170 25,0 4,0 WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5696762DWLNR3232P08KC0432 32 40,0 170 25,0 — WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
левое исполнение
5696751DWLNL2020K06KC04 20 20 25,0 125 31,0 — WN..0604..IWSN322 KMSP39IP 15 IP CM234R ASSY 15 IP SSP025016M KLM34L9IP
5696752DWLNL2020K08KC04 20 20 25,0 125 33,0 — WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5696753DWLNL2525M06KC04 25 25 32,0 150 25,0 — WN..0604..IWSN322 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M KLM34L9IP
5696754DWLNL2525M08KC04 25 25 32,0 150 25,0 4,0 WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5696755DWLNL3225P08KC0432 25 32,0 170 25,0 4,0 WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5696756DWLNL3232P08KC0432 32 40,0 170 25,0 — WN..0804..IWSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
