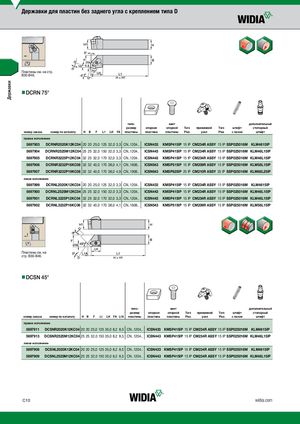

Каталог Widia токарный инструмент 2017 - страница 240
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B30-B46.
nnDCRN 75°
типо- винт дополнительный
| стопорный штифт Torx прижимной Torx опорной размер опорная | |||
| номер заказа | номер по каталогу H B | штифт с пазом Plus узел Plus пластины пластины LH FA L1 F пластина | |
| правое исполнение | |||
| 5697903 | DCRNR2020K12KC04 20 20 25,0 125 32,0 3,3 CN..1204.. | ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP | |
| 5697904 | DCRNR2525M12KC04 25 25 32,0 150 32,0 3,3 CN..1204.. | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | |
| 5697905 | DCRNR3225P12KC04 32 25 32,0 170 32,0 3,3 CN..1204.. | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | |
| 5697906 | DCRNR3232P16KC06 32 32 40,0 170 38,0 4,1 CN..1606.. | ICSN543 KMSP515IP 15 IP CM209R ASSY 15 IP SSP025016M KLM58L15IP | |
| 5697907 | DCRNR3232P19KC06 32 32 40,0 170 38,0 4,9 CN..1906.. | ICSN643 KMSP625IP 25 IP CM210R ASSY 25 IP SSP025016M KLM68L25IP | |
| левое исполнение | |||
| 5697899 | DCRNL2020K12KC04 20 20 25,0 125 32,0 3,3 CN..1204.. | ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP | |
| 5697900 | DCRNL2525M12KC04 25 25 32,0 150 32,0 3,3 CN..1204.. | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | |
| 5697901 | DCRNL3225P12KC04 | 32 25 32,0 170 32,0 3,3 CN..1204.. | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP |
| 5697902 | DCRNL3232P16KC06 | 32 32 40,0 170 38,0 4,1 CN..1606.. | ICSN543 KMSP515IP 15 IP CM209R ASSY 15 IP SSP025016M KLM58L15IP |
Пластины см. на стр. B30-B46.
nnDCSN 45°
типо- винт дополнительный
| размер | опорная | опорной | Torx | прижимной Torx | штифт | стопорный | ||
| номер заказа | LH FA L1A L1 F H B номер по каталогу пластины | пластина | пластины | Plus | узел Plus | с пазом | штифт | |
| правое исполнение | ||||||||
| 5697911 | DCSNR2020K12KC04 20 20 25,0 125 35,0 8,2 8,5 CN..1204.. | ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP | ||||||
| 5697913 | DCSNR2525M12KC04 25 25 32,0 150 35,0 8,2 8,5 CN..1204.. | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | ||||||
| левое исполнение | ||||||||
| 5697908 | DCSNL2020K12KC04 20 20 25,0 125 35,0 8,2 8,5 CN..1204.. | ICSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP | ||||||
| 5697909 | DCSNL2525M12KC04 25 25 32,0 150 35,0 8,2 8,5 CN..1204.. | ICSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP |
