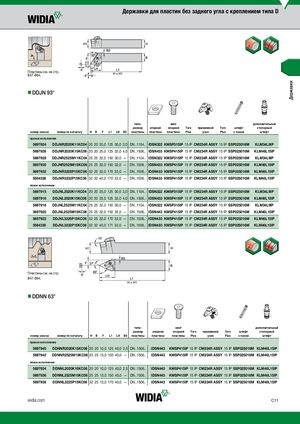

Каталог Widia токарный инструмент 2017 - страница 241
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B47-B64.
nnDDJN 93°
типо- винт дополнительный
| размер опорная | стопорный штифт Torx прижимной Torx опорной | ||
| номер заказа | пластины LH B3 L1 F H B номер по каталогу пластина | штифт с пазом Plus узел Plus пластины | |
| правое исполнение | |||
| 5697924 | DDJNR2020K11KC04 20 20 25,0 125 30,0 2,0 DN..1104.. | IDSN322 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM34L9IP |
| 5697926 | DDJNR2020K15KC06 20 20 25,0 125 32,0 4,0 DN..1506.. | IDSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
| 5697928 | DDJNR2525M11KC04 25 25 32,0 150 30,0 — DN..1104.. | IDSN322 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM34L9IP |
| 5697930 | DDJNR2525M15KC06 25 25 32,0 150 32,0 — DN..1506.. | IDSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
| 5697932 | DDJNR3225P15KC06 32 25 32,0 170 32,0 — DN..1506.. | IDSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
| 5564336 | DDJNR3232P15KC06 32 32 40,0 170 32,0 — DN..1506.. | IDSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
| левое исполнение | |||
| 5697915 | DDJNL2020K11KC04 20 20 25,0 125 30,0 2,0 DN..1104.. | IDSN322 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM34L9IP |
| 5697916 | DDJNL2020K15KC06 | 20 20 25,0 125 32,0 4,0 DN..1506.. IDSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
| 5697918 | DDJNL2525M11KC04 25 25 32,0 150 30,0 — DN..1104.. | IDSN322 KMSP315IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM34L9IP |
| 5697920 | DDJNL2525M15KC06 25 25 32,0 150 32,0 — DN..1506.. | IDSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
| 5697922 | DDJNL3225P15KC06 32 25 32,0 170 32,0 — DN..1506.. | IDSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
| 5564335 | DDJNL3232P15KC06 32 32 40,0 171 32,0 — DN..1506.. | IDSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M | KLM46L15IP |
Пластины см. на стр. B47-B64.
nnDDNN 63°
типо- винт дополнительный
| размер | опорная | опорной | Torx | прижимной Torx | штифт | стопорный | |||
| номер заказа | номер по каталогу H B | LH B3 L1 F пластины | пластина | пластины | Plus | узел Plus | с пазом | штифт | |
| правое исполнение | |||||||||
| 5697940 | DDNNR2020K15KC06 20 20 10,0 125 40,0 2,5 DN..1506.. | IDSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | |||||||
| 5697942 | DDNNR2525M15KC06 25 25 13,0 150 40,0 — DN..1506.. | IDSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | |||||||
| левое исполнение | |||||||||
| 5697934 | DDNNL2020K15KC06 | 20 20 10,0 125 40,0 2,5 DN..1506.. | IDSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | ||||||
| 5697936 | DDNNL2525M15KC06 25 25 13,0 150 40,0 — DN..1506.. | IDSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP | |||||||
| 5697938 | DDNNL3225P15KC06 32 25 13,0 170 40,0 — DN..1506.. | IDSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP |
