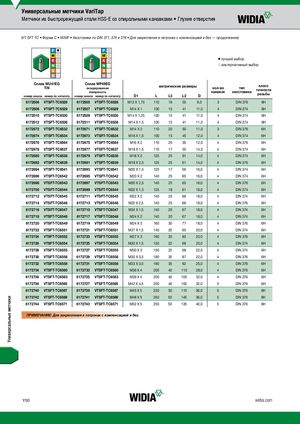

(VT-SFT TC • Форма С • M/MF • Хвостовики по DIN 371, 374 и 376 • Для закрепления в патронах с компенсацией и без — продолжение)
| v лучш j альт | ий выбор ернативный выб | ор | |||||||
| WU41EG Сплав WU41EG TiN | WP49EG Сплав WP49EG оксидированная повехность | ме | трическ | ие разм | еры | кол-во канавок | тип хвостовика | класс точности | |
| номер заказаномер по каталогу | р номер заказаномер по каталогу | D1 | L | L3 | L2 | D | резьбы | ||
| 6172506 VTSFT-TC6528 | 6172505 VTSFT-TC6528 | M12 X 1,75 | 110 | 18 | 55 | 9,0 | 3 | DIN 376 | 6H |
| 6172508 VTSFT-TC6529 | 6172507 VTSFT-TC6529 | M14 X 1 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H |
| 6172510 VTSFT-TC6530 | 6172509 VTSFT-TC6530 | M14 X 1,25 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H |
| 6172512 VTSFT-TC6536 | 6172511 VTSFT-TC6536 | M14 X 1,5 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H |
| 6172672 VTSFT-TC6532 | 6172671 VTSFT-TC6532 | M14 X 2 | 110 | 20 | 50 | 11,0 | 3 | DIN 376 | 6H |
| 6172674 VTSFT-TC6534 | 6172673 VTSFT-TC6534 | M16 X 1,5 | 100 | 15 | 45 | 12,0 | 4 | DIN 374 | 6H |
| 6172676 VTSFT-TC6564 | 6172675 VTSFT-TC6564 | M16 X 2 | 110 | 20 | 55 | 12,0 | 4 | DIN 376 | 6H |
| 6172678 VTSFT-TC6537 | 6172677 VTSFT-TC6537 | M18 X 1,5 | 110 | 17 | 55 | 14,0 | 4 | DIN 374 | 6H |
| 6172680 VTSFT-TC6538 | 6172679 VTSFT-TC6538 | M18 X 2 | 125 | 25 | 61 | 14,0 | 4 | DIN 374 | 6H |
| 6172692 VTSFT-TC6539 | 6172691 VTSFT-TC6539 | M18 X 2,5 | 125 | 25 | 61 | 14,0 | 4 | DIN 376 | 6H |
| 6172694 VTSFT-TC6541 | 6172693 VTSFT-TC6541 | M20 X 1,5 | 125 | 17 | 56 | 16,0 | 4 | DIN 374 | 6H |
| 6172696 VTSFT-TC6542 | 6172695 VTSFT-TC6542 | M20 X 2 | 140 | 25 | 65 | 16,0 | 4 | DIN 374 | 6H |
| 6172698 VTSFT-TC6543 | 6172697 VTSFT-TC6543 | M20 X 2,5 | 140 | 25 | 65 | 16,0 | 4 | DIN 376 | 6H |
| 6172700 VTSFT-TC6544 | 6172699 VTSFT-TC6544 | M22 X 1,5 | 125 | 18 | 61 | 18,0 | 4 | DIN 374 | 6H |
| 6172712 VTSFT-TC6545 | 6172711 VTSFT-TC6545 | M22 X 2 | 140 | 25 | 66 | 18,0 | 4 | DIN 374 | 6H |
| 6172714 VTSFT-TC6546 | 6172713 VTSFT-TC6546 | M22 X 2,5 | 140 | 25 | 66 | 18,0 | 4 | DIN 376 | 6H |
| 6172716 VTSFT-TC6547 | 6172715 VTSFT-TC6547 | M24 X 1,5 | 140 | 20 | 67 | 18,0 | 4 | DIN 374 | 6H |
| 6172718 VTSFT-TC6548 | 6172717 VTSFT-TC6548 | M24 X 2 | 140 | 20 | 67 | 18,0 | 4 | DIN 374 | 6H |
| 6172720 VTSFT-TC6549 | 6172719 VTSFT-TC6549 | M24 X 3 | 160 | 30 | 77 | 18,0 | 4 | DIN 376 | 6H |
| 6172722 VTSFT-TC6551 | 6172721 VTSFT-TC6551 | M27 X 1,5 | 140 | 20 | 65 | 20,0 | 4 | DIN 374 | 6H |
| 6172724 VTSFT-TC6552 | 6172723 VTSFT-TC6552 | M27 X 3 | 160 | 33 | 85 | 20,0 | 4 | DIN 376 | 6H |
| 6172726 VTSFT-TC6554 | 6172725 VTSFT-TC6554 | M30 X 1,5 | 150 | 22 | 68 | 20,0 | 4 | DIN 374 | 6H |
| 6172728 VTSFT-TC6555 | 6172727 VTSFT-TC6555 | M30 X 2 | 150 | 22 | 68 | 22,0 | 4 | DIN 374 | 6H |
| 6172730 VTSFT-TC6556 | 6172729 VTSFT-TC6556 | M30 X 3,5 | 180 | 35 | 87 | 22,0 | 4 | DIN 376 | 6H |
| 6172732 VTSFT-TC6558 | 6172731 VTSFT-TC6558 | M33 X 3,5 | 180 | 35 | 92 | 25,0 | 4 | DIN 376 | 6H |
| 6172734 VTSFT-TC6560 | 6172733 VTSFT-TC6560 | M36 X 4 | 200 | 40 | 110 | 28,0 | 4 | DIN 376 | 6H |
| 6172736 VTSFT-TC6563 | 6172735 VTSFT-TC6563 | M39 X 4 | 200 | 40 | 105 | 32,0 | 4 | DIN 376 | 6H |
| 6172738 VTSFT-TC6565 | 6172737 VTSFT-TC6565 | M42 X 4,5 | 200 | 40 | 105 | 32,0 | 5 | DIN 376 | 6H |
| 6172740 VTSFT-TC6567 | 6172739 VTSFT-TC6567 | M45 X 5 | 220 | 50 | 110 | 36,0 | 5 | DIN 376 | 6H |
| 6172742 VTSFT-TC6569 | 6172741 VTSFT-TC6569 | M48 X 5 | 250 | 50 | 145 | 36,0 | 5 | DIN 376 | 6H |
| 6172744 VTSFT-TC6571 | 6172743 VTSFT-TC6571 | M52 X 5 | 250 | 50 | 135 | 40,0 | 5 | DIN 376 | 6H |
ПРИМЕЧАНИЕ: Для закрепления в патронах с компенсацией и без.
