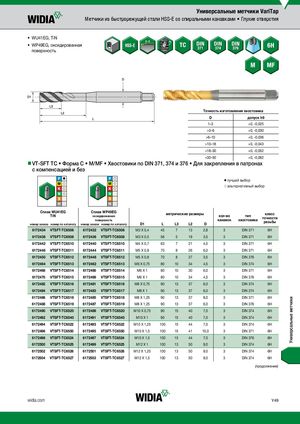

- WU41EG, TiN
- WP49EG, оксидированная поверхность
| Точность изгото | вления хвостовика |
| D | допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |
| >30–50 | +0, -0,062 |
nn VT-SFT TC Форма С M/MF Хвостовики по DIN 371, 374 и 376 Для закрепления в патронах
с компенсацией и без
v лучший выбор j альтернативный выбор
| WU41EG W Сплав WU41EG TiN номер заказаномер по каталогу Спла окси по номер заказа | P49EG в WP49EG дированная верхность номер по каталогу | D1 | L ме | L3 трическ | L2 ие разм | D еры | кол-во канавок | тип хвостовика | класс точности резьбы |
| 6172434 VTSFT-TC6506 6172432 | VTSFT-TC6506 | M2 X 0,4 | 45 | 7 | 13 | 2,8 | 3 | DIN 371 | 6H |
| 6172438 VTSFT-TC6508 6172436 | VTSFT-TC6508 | M3 X 0,5 | 56 | 5 | 19 | 3,5 | 3 | DIN 371 | 6H |
| 6172442 VTSFT-TC6510 6172440 | VTSFT-TC6510 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H |
| 6172446 VTSFT-TC6511 6172444 | VTSFT-TC6511 | M5 X 0,8 | 70 | 8 | 26 | 6,0 | 3 | DIN 371 | 6H |
| 6172450 VTSFT-TC6512 6172448 | VTSFT-TC6512 | M5 X 0,8 | 70 | 8 | 27 | 3,5 | 3 | DIN 376 | 6H |
| 6172464 VTSFT-TC6513 6172462 | VTSFT-TC6513 | M6 X 0,75 | 80 | 10 | 34 | 4,5 | 3 | DIN 374 | 6H |
| 6172468 VTSFT-TC6514 6172466 | VTSFT-TC6514 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H |
| 6172470 VTSFT-TC6515 6172469 | VTSFT-TC6515 | M6 X 1 | 80 | 10 | 34 | 4,5 | 3 | DIN 376 | 6H |
| 6172482 VTSFT-TC6516 6172481 | VTSFT-TC6516 | M8 X 0,75 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 6H |
| 6172484 VTSFT-TC6517 6172483 | VTSFT-TC6517 | M8 X 1 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 6H |
| 6172486 VTSFT-TC6518 6172485 | VTSFT-TC6518 | M8 X 1,25 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 6H |
| 6172488 VTSFT-TC6519 6172487 | VTSFT-TC6519 | M8 X 1,25 | 90 | 13 | 37 | 6,0 | 3 | DIN 376 | 6H |
| 6172490 VTSFT-TC6520 6172489 | VTSFT-TC6520 | M10 X 0,75 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 6H |
| 6172492 VTSFT-TC6540 6172491 | VTSFT-TC6540 | M10 X 1 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 6H |
| 6172494 VTSFT-TC6522 6172493 | VTSFT-TC6522 | M10 X 1,25 | 100 | 15 | 44 | 7,0 | 3 | DIN 374 | 6H |
| 6172496 VTSFT-TC6550 6172495 | VTSFT-TC6550 | M10 X 1,5 | 100 | 15 | 41 | 10,0 | 3 | DIN 371 | 6H |
| 6172498 VTSFT-TC6524 6172497 | VTSFT-TC6524 | M10 X 1,5 | 100 | 15 | 44 | 7,0 | 3 | DIN 376 | 6H |
| 6172500 VTSFT-TC6525 6172499 | VTSFT-TC6525 | M12 X 1 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H |
| 6172502 VTSFT-TC6526 6172501 | VTSFT-TC6526 | M12 X 1,25 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H |
| 6172504 VTSFT-TC6527 6172503 | VTSFT-TC6527 | M12 X 1,5 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H |
(продолжение)
