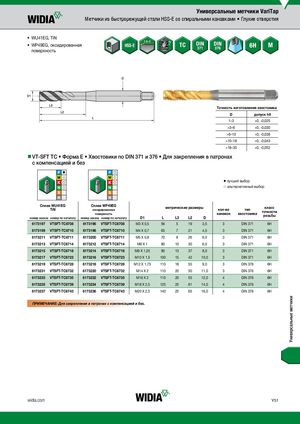

Каталог Widia метчики и резьбофрезы 2017 - страница 53

Предыдущая страница Следующая страница

Навигация

  • WU41EG, TiN
  • WP49EG, оксидированная поверхность
Точность изготовления хвостовика
Dдопуск h9
1–3+0, -0,025
>3–6+0, -0,030
>6–10+0, -0,036
>10–18+0, -0,043
>18–30+0, -0,052

nnVT-SFT TC Форма E Хвостовики по DIN 371 и 376 Для закрепления в патронах

с компенсацией и без

WU41EG Сплав WU41EG TiN номер заказаномер по каталогуWP49EG Сплав WP49EG оксидированная поверхность номер заказаномер по каталогуD1L меL3 трическL2 ие размD ерыкол-во канавок v лучш j альттип хвостовика ий выбор ернативный выкласс точности резьбы бор
6173197 VTSFT-TC67086173196 VTSFT-TC6708M3 X 0,5565193,53DIN 3716H
6173199 VTSFT-TC67106173198 VTSFT-TC6710M4 X 0,7637214,53DIN 3716H
6173211 VTSFT-TC67116173200 VTSFT-TC6711M5 X 0,8708266,03DIN 3716H
6173213 VTSFT-TC67146173212 VTSFT-TC6714M6 X 18010306,03DIN 3716H
6173215 VTSFT-TC67186173214 VTSFT-TC6718M8 X 1,259013378,03DIN 3716H
6173217 VTSFT-TC67236173216 VTSFT-TC6723M10 X 1,5100154210,03DIN 3716H
6173219 VTSFT-TC67286173218 VTSFT-TC6728M12 X 1,7511018559,03DIN 3766H
6173231 VTSFT-TC67326173220 VTSFT-TC6732M14 X 2110205011,03DIN 3766H
6173233 VTSFT-TC67356173232 VTSFT-TC6735M16 X 2110205512,04DIN 3766H
6173235 VTSFT-TC67396173234 VTSFT-TC6739M18 X 2,5125256114,04DIN 3766H
6173237 VTSFT-TC67436173236 VTSFT-TC6743M20 X 2,5140256516,04DIN 3766H

ПРИМЕЧАНИЕ: Для закрепления в патронах с компенсацией и без.
