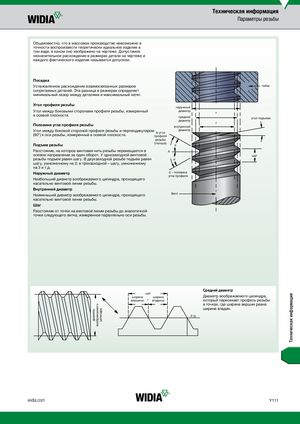

Техническая информация Параметры резьбы Общеизвестно, что в массовом производстве невозможно в точности воспроизвести теоретически идеальное изделие в том виде, в каком оно изображено на чертеже. Допустимое незначительное расхождение в размерах детали на чертеже и каждого фактического изделия называется допуском. Посадка Установленное расхождение взаимосвязанных размеров гайка сопрягаемых деталей. Эта разница в размерах определяет минимальный зазор между деталями и максимальный натяг. Угол профиля резьбы наружный Угол между боковыми сторонами профиля резьбы, измеренный диаметр в осевой плоскости. средний угол подъема диаметр Половина угла профиля резьбы внутренний Угол между боковой стороной профиля резьбы и перпендикуляром A-угол диаметр (90°) к оси резьбы, измеренный в осевой плоскости. профиля резьбы (полный) Подъем резьбы α Расстояние, на которое винтовая нить резьбы перемещается в A осевом направлении за один оборот. У однозаходной винтовой шаг резьбы подъем равен шагу. В двухзаходной резьбе подъем равен α шагу, умноженному на 2; в трехзаходной – шагу, умноженному на 3 и т.д. Наружный диаметр α – половина угла профиля Наибольший диаметр воображаемого цилиндра, проходящего касательно винтовой линии резьбы. Внутренний диаметр Винт Наименьший диаметр воображаемого цилиндра, проходящего касательно винтовой линии резьбы. Шаг Расстояние от точки на винтовой линии резьбы до аналогичной точки следующего витка, измеренное параллельно оси резьбы. Средний диаметр шаг Техническая информация ширина ширина Диаметр воображаемого цилиндра, вершины = впадины который пересекает профиль резьбы в точках, где ширина вершин равна воображаемого ширине впадин. цилиндра диаметр P.D. widia.com Y111
