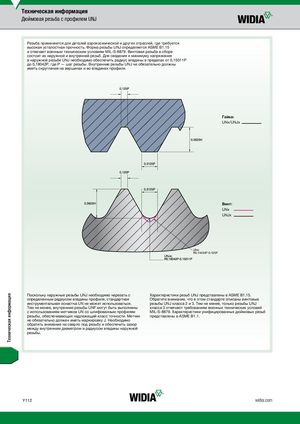

Дюймовая резьба с профилем UNJ

Резьба применяется для деталей аэрокосмической и других отраслей, где требуется высокая усталостная прочность. Форма резьбы UNJ определяется ASME B1.15 и отвечает военным техническим условиям MIL-S-8879. Винтовая резьба в сборе состоит из наружной и внутренней резьб. Для сведения к минимуму напряжения в наружной резьбе UNJ необходимо обеспечить радиус впадины в пределах от 0,15011P до 0,18042P, где P — шаг резьбы. Внутренние резьбы UNJ не обязательно должны иметь скругление на вершинах и во впадинах профиля.

Гайка: UNx/UNJx

Винт: UNx UNJx

UNx: R0.14434P-0.125P

Поскольку наружные резьбы UNJ необходимо нарезать сХарактеристики резьб UNJ представлены в ASME B1.15.
определенным радиусом впадины профиля, стандартнаяОбратите внимание, что в этом стандарте описаны винтовые
инструментальная оснастка UN не может использоваться.резьбы UNJ класса 2 и 3. Тем не менее, только резьбы UNJ
Тем не менее, внутренние резьбы UNF могут быть выполненыкласса 3 отвечают требованиям военных технических условий
с использованием метчиков UN со шлифованным профилемMIL-S-8879. Характеристики унифицированных дюймовых резьб
резьбы, обеспечивающих надлежащий класс точности. Метчикпредставлены в ASME B1.1.

не обязательно должен иметь маркировку J. Необходимо обратить внимание на сверло под резьбу и обеспечить зазор между внутренним диаметром и радиусом впадины наружной резьбы.
