Каталог Widia метчики и резьбофрезы 2017 - страница 112

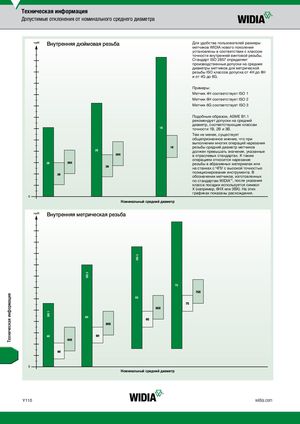

Техническая информация Допустимые отклонения от номинального среднего диаметра Внутренняя дюймовая резьба Для удобства пользователей размеры метчиков WIDIA нового поколения установлены в соответствии с классом точности внутренней винтовой резьбы. Стандарт ISO 2857 определяет производственные допуски на средние диаметры метчиков для метрической резьбы ISO классов допуска от 4H до 8H и от 4G до 6G. Примеры: Метчик 4H соответствует ISO 1 Метчик 6H соответствует ISO 2 Метчик 6G соответствует ISO 3 Подобным образом, ASME B1.1 рекомендует допуски на средний диаметр, соответствующие классам 1B точности 1B, 2B и 3B. Тем не менее, существует общепризнанное мнение, что при выполнении многих операций нарезания резьбы средний диаметр метчиков 2B должен превышать значения, указанные в отраслевых стандартах. К таким операциям относится нарезание 3B резьбы в абразивных материалах или на станках с ЧПУ с высокой точностью позиционирования инструмента. В обозначении метчиков, изготовленных по стандартам WIDIA™, после указания класса посадки используется символ X (например, 6HX или 3BX). На этих графиках показаны расхождения. Номинальный средний диаметр Внутренняя метрическая резьба 7G 6G 6H 4H Номинальный средний диаметр Y110 widia.com Техническая информация ISO 1 ISO 2 ISO 3
