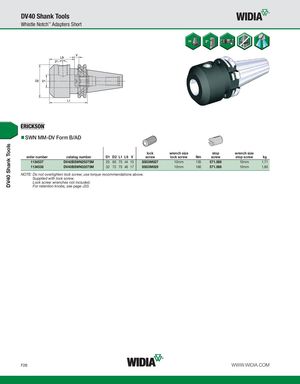

SWN MM-DV Form B/AD
| lock | wrench size | stop | wrench size | |||||||||
| order number | catalog number | D1 D2 L1 L9 V | screw | lock screw | Nm | screw | stop screw | kg | ||||
| 1134537 | DV40BSWN25075M | 25 65 75 44 15 | SS03M027 | 10mm | 135 | 571.066 | 10mm | 1,71 | ||||
| 1134538 | DV40BSWN32075M | 32 72 75 46 17 | SS03M029 | 10mm | 160 | 571.066 | 10mm | 1,80 |
NOTE: Do not overtighten lock screw; use torque recommendations above. Supplied with lock screw. Lock screw wrenches not included. For retention knobs, see page J33.
