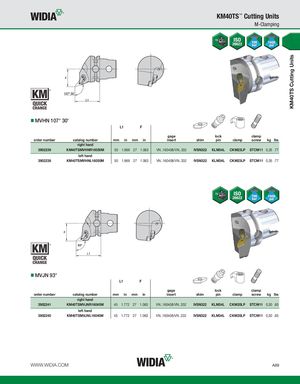

Каталог Widia инструментальная оснастка - страница 79
Навигация
Каталог Widia достижения 2021
Брошюра Widia решения для аэрокосмической промышленности
Брошюра Widia техническое руководство
Каталог Widia токарный инструмент 2020
Каталог Widia цельные концевые фрезы
Каталог Widia техническое руководство по разверткам
MVHN 107° 30'
L1 F
gage lock clamp
| order number | catalog number | mm | in | mm | in | insert | shim | pin | clamp | screw | kg lbs | |||||
| right hand | ||||||||||||||||
| 3902239 | KM40TSMVHNR16050M | 50 1.969 27 1.063 | VN..160408/VN..332 | IVSN322 | KLM34L | CKM23LP | STCM11 | 0,35 .77 | ||||||||
| left hand | ||||||||||||||||
| 3902238 | KM40TSMVHNL16050M | 50 1.969 27 1.063 | VN..160408/VN..332 | IVSN322 | KLM34L | CKM23LP | STCM11 | 0,35 .77 |
MVJN 93°
L1 F
gage lock clamp
| order number | catalog number | mm | in | mm | in | insert | shim | pin | clamp | screw | kg lbs | |||||
| right hand | ||||||||||||||||
| 3902241 | KM40TSMVJNR16045M | 45 1.772 27 1.063 | VN..160408/VN..332 | IVSN322 | KLM34L | CKM20LP | STCM11 | 0,30 .65 | ||||||||
| left hand | ||||||||||||||||
| 3902240 | KM40TSMVJNL16045M | 45 1.772 27 1.063 | VN..160408/VN..332 | IVSN322 | KLM34L | CKM20LP | STCM11 | 0,30 .65 |
