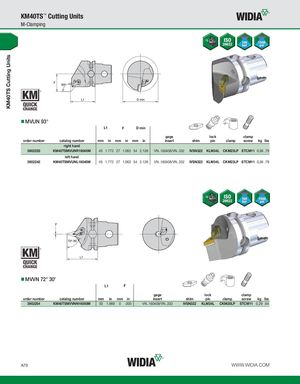

Каталог Widia инструментальная оснастка - страница 80
Навигация
Каталог Widia достижения 2021
Брошюра Widia решения для аэрокосмической промышленности
Брошюра Widia техническое руководство
Каталог Widia токарный инструмент 2020
Каталог Widia цельные концевые фрезы
Каталог Widia техническое руководство по разверткам
MVUN 93°
L1 F D min
gage lock clamp
| order number | catalog number | mm | in | mm | in | mm | in | insert | shim | pin | clamp | screw | kg lbs | |||||
| right hand | ||||||||||||||||||
| 3902253 | KM40TSMVUNR16045M | 45 1.772 27 1.063 54 2.126 | VN..160408/VN..332 | IVSN322 | KLM34L | CKM23LP STCM11 0,36 .79 | ||||||||||||
| left hand | ||||||||||||||||||
| 3902242 | KM40TSMVUNL16045M | 45 1.772 27 1.063 54 2.126 | VN..160408/VN..332 | IVSN322 | KLM34L | CKM23LP STCM11 0,36 .79 |
MVVN 72° 30'
L1 F
gage lock clamp
| order number | catalog number | mm | in | mm | in | insert | shim | pin | clamp | screw | kg lbs | ||||
| 3902254 | KM40TSMVVNN16050M | 50 | 1.969 | 0 | .000 | VN..160408/VN..332 | IVSN322 | KLM34L | CKM20LP | STCM11 | 0,29 .64 |
