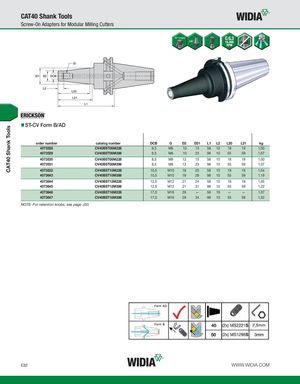

ST-CV Form B/AD
| order number | catalog number | DCB | G | D2 | D21 | L1 | L2 | L20 | L21 | kg |
| 4073528 | CV40BST06M228 | 6,5 | M6 | 10 | 13 | 58 | 10 | 18 | 19 | 1,00 |
| 4073529 | CV40BST06M386 | 6,5 | M6 | 10 | 23 | 98 | 10 | 55 | 59 | 1,07 |
| 4073530 | CV40BST08M228 | 8,5 | M8 | 13 | 15 | 58 | 10 | 18 | 19 | 1,00 |
| 4073531 | CV40BST08M386 | 8,5 | M8 | 13 | 23 | 98 | 10 | 55 | 59 | 1,07 |
| 4073532 | CV40BST10M228 | 10,5 | M10 | 18 | 20 | 58 | 10 | 18 | 19 | 1,04 |
| 4073643 | CV40BST10M386 | 10,5 | M10 | 18 | 28 | 98 | 10 | 55 | 59 | 1,19 |
| 4073644 | CV40BST12M228 | 12,5 | M12 | 21 | 24 | 58 | 10 | 18 | 19 | 1,05 |
| 4073645 | CV40BST12M386 | 12,5 | M12 | 21 | 31 | 98 | 10 | 55 | 59 | 1,22 |
| 4073646 | CV40BST16M228 | 17,0 | M16 | 29 | — | 58 | 19 | — | — | 1,07 |
| 4073647 | CV40BST16M386 | 17,0 | M16 | 29 | 34 | 98 | 10 | 55 | 59 | 1,32 |
NOTE: For retention knobs, see page J33.
