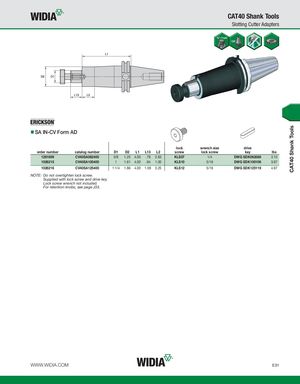

Каталог Widia инструментальная оснастка - страница 731
Навигация
Каталог Widia достижения 2021
Брошюра Widia решения для аэрокосмической промышленности
Брошюра Widia техническое руководство
Каталог Widia токарный инструмент 2020
Каталог Widia цельные концевые фрезы
Каталог Widia техническое руководство по разверткам
SA IN-CV Form AD
lock wrench size drive
| order number | catalog number | D1 | D2 | L1 | L13 | L2 | screw | lock screw | key | lbs | |||
| 1261699 | CV40SA062400 | 5/8 | 1.25 | 4.00 | .78 | 2.63 | KLS07 | 1/4 | DWG SDK062088 | 3.10 | |||
| 1026215 | CV40SA100400 | 1 | 1.61 | 4.00 | .94 | 1.00 | KLS10 | 5/16 | DWG SDK100106 | 3.97 | |||
| 1026216 | CV40SA125400 | 1 1/4 | 1.86 | 4.00 | 1.09 | 3.25 | KLS12 | 5/16 | DWG SDK125119 | 4.97 |
NOTE: Do not overtighten lock screw. Supplied with lock screw and drive key. Lock screw wrench not included. For retention knobs, see page J33.
