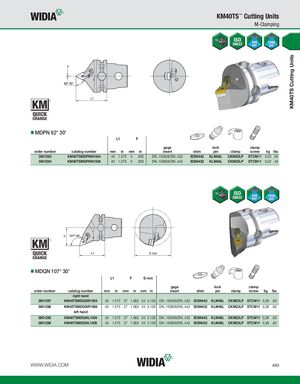

MDPN 62° 30'
L1 F
gage lock clamp
| order number | catalog number | mm | in | mm | in | insert | shim | pin | clamp | screw | kg lbs | ||||
| 3901293 | KM40TSMDPNN1504 | 40 1.575 | 0 | .000 | DN..150408/DN..432 | IDSN442 | KLM46L | CKM20LP | STCM11 | 0,23 .50 | |||||
| 3901294 | KM40TSMDPNN1506 | 40 1.575 | 0 | .000 | DN..150608/DN..442 | IDSN432 | KLM46L | CKM20LP | STCM11 | 0,22 .49 |
MDQN 107° 30'
L1 F D min
gage lock clamp
| order number | catalog number | mm | in | mm in in mm | insert shim | lbs kg screw pin clamp | ||
| right hand | ||||||||
| 3901297 | KM40TSMDQNR1504 | 40 | 1.575 27 1.063 54 2.126 | DN..150408/DN..432 | IDSN442 | KLM46L | CKM23LP STCM11 0,29 .63 | |
| 3901298 | KM40TSMDQNR1506 | 40 | 1.575 27 1.063 54 2.126 | DN..150608/DN..442 | IDSN432 | KLM46L | CKM23LP STCM11 0,28 .62 | |
| left hand | ||||||||
| 3901295 | KM40TSMDQNL1504 | 40 | 1.575 27 1.063 54 2.126 | DN..150408/DN..432 | IDSN442 | KLM46L | CKM23LP STCM11 0,28 .63 | |
| 3901296 | KM40TSMDQNL1506 | 40 | 1.575 27 1.063 54 2.126 | DN..150608/DN..442 | IDSN432 | KLM46L | CKM23LP STCM11 0,28 .62 |
