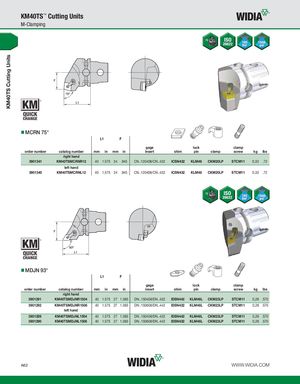

Каталог Widia инструментальная оснастка - страница 72
Навигация
Каталог Widia достижения 2021
Брошюра Widia решения для аэрокосмической промышленности
Брошюра Widia техническое руководство
Каталог Widia токарный инструмент 2020
Каталог Widia цельные концевые фрезы
Каталог Widia техническое руководство по разверткам
MCRN 75°
L1 F
gage lock clamp
| order number | catalog number | mm | in | mm | in | insert | shim | pin | clamp | screw | kg | lbs | |||
| right hand | |||||||||||||||
| 3901341 | KM40TSMCRNR12 | 40 1.575 24 | .945 | CN..120408/CN..432 | ICSN432 | KLM46 | CKM20LP | STCM11 | 0,33 | .72 | |||||
| left hand | |||||||||||||||
| 3901340 | KM40TSMCRNL12 | 40 1.575 24 | .945 | CN..120408/CN..432 | ICSN432 | KLM46 | CKM20LP | STCM11 | 0,33 | .72 |
MDJN 93°
L1 F
gage lock clamp
| order number | catalog number | mm | in mm in | insert shim | pin clamp | screw | lbs kg | ||
| right hand | |||||||||
| 3901291 | KM40TSMDJNR1504 | 40 1.575 27 1.063 | DN..150408/DN..432 | IDSN442 | KLM46L | CKM23LP | STCM11 | 0,26 .570 | |
| 3901292 | KM40TSMDJNR1506 | 40 1.575 27 1.063 | DN..150608/DN..442 | IDSN432 | KLM46L | CKM23LP | STCM11 | 0,26 .570 | |
| left hand | |||||||||
| 3901289 | KM40TSMDJNL1504 | 40 1.575 27 1.063 | DN..150408/DN..432 | IDSN442 | KLM46L | CKM23LP | STCM11 | 0,26 .570 | |
| 3901290 | KM40TSMDJNL1506 | 40 1.575 27 1.063 | DN..150608/DN..442 | IDSN432 | KLM46L | CKM23LP | STCM11 | 0,26 .570 |
