LMAD travel

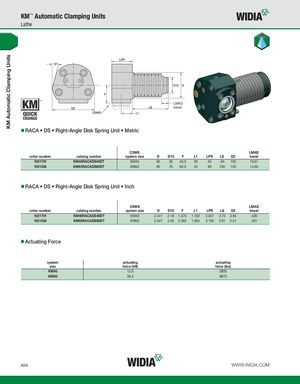

RACA • DS • Right-Angle Disk Spring Unit • Metric
| order number | catalog number | CSWS system size | D | D10 | F | L1 | LPR | LS | D2 | LMAD travel |
| 1021701 | KM40RACADS40DT | KM40 | 62 | 55 | 40,0 | 28 | 52 | 94 | 100 | 10,67 |
| 1021524 | KM63RACADS60DT | KM63 | 85 | 75 | 60,0 | 42 | 80 | 150 | 140 | 14,00 |
RACA • DS • Right-Angle Disk Spring Unit • Inch
| order number | catalog number | CSWS system size | D | D10 | F | L1 | LPR | LS | D2 | LMAD travel |
| 1021701 | KM40RACADS40DT | KM40 | 2.441 | 2.16 | 1.575 | 1.102 | 2.047 | 3.70 | 3.94 | .420 |
| 1021524 | KM63RACADS60DT | KM63 | 3.347 | 2.95 | 2.362 | 1.654 | 3.150 | 5.91 | 5.51 | .551 |
Actuating Force
| system size | actuating force(kN) | actuating force(lbs) |
| KM40 | 12,5 | 2800 |
| KM50 | 39,5 | 8875 |
