LMAD travel

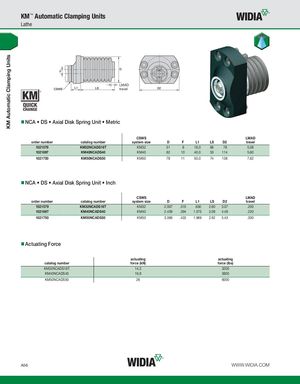

NCA • DS • Axial Disk Spring Unit • Metric
| order number | catalog number | CSWS system size | D | F | L1 | LS | D2 | LMAD travel |
| 1021579 | KM32NCADS16T | KM32 | 51 | 8 | 16,0 | 66 | 78 | 5,08 |
| 1021697 | KM40NCADS40 | KM40 | 62 | 10 | 40,0 | 53 | 114 | 5,60 |
| 1021750 | KM50NCADS50 | KM50 | 78 | 11 | 50,0 | 74 | 138 | 7,62 |
NCA • DS • Axial Disk Spring Unit • Inch
| order number | catalog number | CSWS system size | D | F | L1 | LS | D2 | LMAD travel |
| 1021579 | KM32NCADS16T | KM32 | 2.007 | .315 | .630 | 2.60 | 3.07 | .200 |
| 1021697 | KM40NCADS40 | KM40 | 2.439 | .394 | 1.575 | 2.09 | 4.49 | .220 |
| 1021750 | KM50NCADS50 | KM50 | 3.069 | .433 | 1.969 | 2.92 | 5.43 | .300 |
Actuating Force
| catalog number | actuating force (kN) | actuating force (lbs) |
| KM32NCADS16T | 14,2 | 3200 |
| KM40NCADS40 | 16,9 | 3800 |
| KM50NCADS50 | 26 | 6000 |
