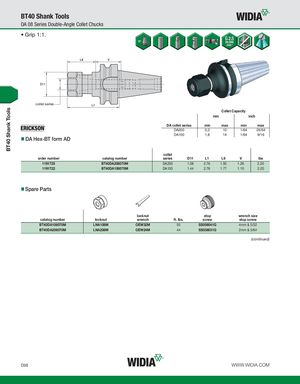

Каталог Widia инструментальная оснастка - страница 644
Навигация
Каталог Widia достижения 2021
Брошюра Widia решения для аэрокосмической промышленности
Брошюра Widia техническое руководство
Каталог Widia токарный инструмент 2020
Каталог Widia цельные концевые фрезы
Каталог Widia техническое руководство по разверткам
- Grip 1:1.
collet series
DA Hex-BT form AD
Collet Capacity mm inch
| DA collet series | min | max | min | max | |
| DA200 | 0,2 | 10 | 1/64 | 25/64 | |
| DA100 | 1,8 | 14 | 1/64 | 9/16 |
collet
| order number | catalog number | series | D11 | L1 | L9 | V | lbs | |
| 1191725 | BT40DA208070M | DA200 | 1.08 | 2.76 | 1.50 | 1.26 | 2.20 | |
| 1191722 | BT40DA108070M | DA100 | 1.44 | 2.76 | 1.77 | 1.10 | 2.20 |
Spare Parts
| locknut | stop | wrench size | ||||
| catalog number | locknut | wrench | ft. lbs. | screw | stop screw | |
| BT40DA108070M | LNA108M | OEW32M | 55 | SS056041G | 4mm & 5/32 | |
| BT40DA208070M | LNA208M | OEW24M | 44 | SS038031G | 2mm & 5/64 |
(continued)
