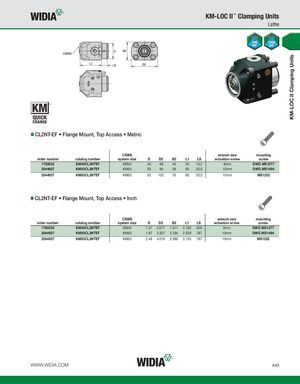

CL2NT-EF • Flange Mount, Top Access • Metric
| order number | catalog number | CSWS system size | D | D2 | B2 | L1 | LS | wrench size actuation screw | mounting screw |
| 1785032 | KM40CL2NTEF | KM40 | 40 | 68 | 46 | 55 | 15,2 | 8mm | DWG MS1277 |
| 2044927 | KM50CL2NTEF | KM50 | 50 | 84 | 58 | 65 | 20,0 | 10mm | DWG MS1494 |
| 2044937 | KM63CL2NTEF | KM63 | 63 | 102 | 76 | 80 | 20,0 | 10mm | MS1252 |
CL2NT-EF • Flange Mount, Top Access • Inch
| order number | catalog number | CSWS system size | D | D2 | B2 | L1 | LS | wrench size actuation screw | mounting screw |
| 1785032 | KM40CL2NTEF | KM40 | 1.57 | 2.677 | 1.811 | 2.165 | .600 | 8mm | DWG MS1277 |
| 2044927 | KM50CL2NTEF | KM50 | 1.97 | 3.307 | 2.284 | 2.559 | .787 | 10mm | DWG MS1494 |
| 2044937 | KM63CL2NTEF | KM63 | 2.48 | 4.016 | 2.992 | 3.150 | .787 | 10mm | MS1252 |
