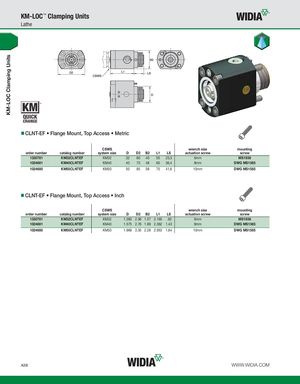

CLNT-EF • Flange Mount, Top Access • Metric
| order number | catalog number | CSWS system size | D | D2 | B2 | L1 | LS | wrench size actuation screw | mounting screw |
| 1330781 | KM32CLNTEF | KM32 | 32 | 60 | 40 | 55 | 23,3 | 6mm | MS1936 |
| 1024681 | KM40CLNTEF | KM40 | 40 | 70 | 48 | 60 | 36,4 | 8mm | DWG MS1365 |
| 1024680 | KM50CLNTEF | KM50 | 50 | 85 | 58 | 75 | 41,6 | 10mm | DWG MS1585 |
CLNT-EF • Flange Mount, Top Access • Inch
| order number | catalog number | CSWS system size | D | D2 | B2 | L1 | LS | wrench size actuation screw | mounting screw |
| 1330781 | KM32CLNTEF | KM32 | 1.260 | 2.36 | 1.57 | 2.165 | .92 | 6mm | MS1936 |
| 1024681 | KM40CLNTEF | KM40 | 1.575 | 2.76 | 1.89 | 2.362 | 1.43 | 8mm | DWG MS1365 |
| 1024680 | KM50CLNTEF | KM50 | 1.969 | 3.35 | 2.28 | 2.953 | 1.64 | 10mm | DWG MS1585 |
