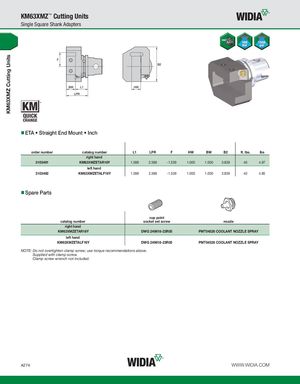

KM63XMZ Cutting Units KM63XMZ™ Cutting Units Single Square Shank Adapters ETA • Straight End Mount • Inch order number catalog number L1 LPR F HW BW B2 ft. lbs. lbs right hand 3103491 KM63XMZETAR16Y 1.388 2.388 -1.539 1.000 1.000 3.839 40 4.97 left hand 3103492 KM63XMZETALF16Y 1.388 2.388 -1.539 1.000 1.000 3.839 40 4.85 Spare Parts cup point catalog number socket set screw nozzle right hand KM63XMZETAR16Y DWG 249618-23R05 PMT04526 COOLANT NOZZLE SPRAY left hand KM63XMZETALF16Y DWG 249618-23R05 PMT04526 COOLANT NOZZLE SPRAY NOTE: Do not overtighten clamp screw; use torque recommendations above. Supplied with clamp screw. Clamp screw wrench not included. A274 WWW.WIDIA.COM
