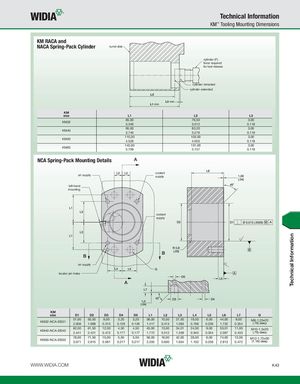

KM RACA and
NACA Spring-Pack Cylinder turret disk
cylinder (F) force required for tool release
KM size KM32
KM40
KM50 KM63
NCA Spring-Pack Mounting Details
air supply
left-hand mounting
cylinder retracted cylinder extended L2 L3 min L1 min
| L1 | L2 | L3 |
| 85,00 | 76,50 | 3,00 |
| 3.346 | 3.012 | 0.118 |
| 95,00 | 83,20 | 3,00 |
| 3.740 | 3.276 | 0.118 |
| 115,00 | 103,00 | 3,00 |
| 4.528 | 4.055 | 0.118 |
| 145,00 | 131,00 | 3,00 |
| 5.709 | 5.157 | 0.118 |
coolant supply
coolant supply
air supply
locator pin holes
KM size KM32-NCA-DS31
KM40-NCA-DS40
KM50-NCA-DS50
| D1 | D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | G |
| 51,00 | 50,50 | 8,00 | 3,20 | 3,20 | 36,00 | 10,50 | 27,50 | 19,50 | 6,00 | 44,00 | 9,00 | M8-1,25x20 |
| 2.008 | 1.988 | 0.315 | 0.126 | 0.126 | 1.417 | 0.413 | 1.083 | 0.768 | 0.236 | 1.732 | 0.354 | (.79) deep |
| 62,00 | 61,50 | 12,00 | 4,50 | 4,50 | 45,00 | 13,00 | 34,01 | 24,00 | 9,00 | 53,01 | 11,00 | M10-1,5x20 |
| 2.441 | 2.421 | 0.472 | 0.177 | 0.177 | 1.772 | 0.512 | 1.339 | 0.945 | 0.354 | 2.087 | 0.433 | (.79) deep |
| 78,00 | 71,50 | 15,00 | 5,50 | 5,50 | 56,00 | 16,00 | 42,00 | 28,00 | 6,00 | 74,00 | 12,00 | M12-1,75x30 |
| (1.18) deep | ||||||||||||
| 3.071 | 2.815 | 0.591 | 0.217 | 0.217 | 2.205 | 0.630 | 1.654 | 1.102 | 0.236 | 2.913 | 0.472 |
