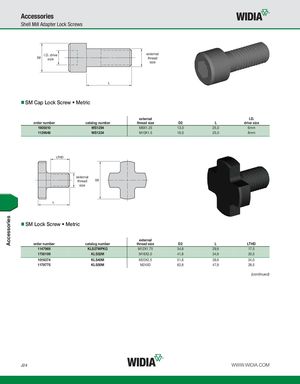

Shell Mill Adapter Lock Screws
I.D. drive external size thread size
SM Cap Lock Screw • Metric
| order number | catalog number | external thread size | D2 | L | I.D. drive size |
| 1905810 | MS1294 | M8X1.25 | 13,0 | 25,0 | 6mm |
| 1129648 | MS1234 | M10X1.5 | 16,0 | 25,0 | 8mm |
external thread size
SM Lock Screw • Metric
| order number | catalog number | external thread size | D2 | L | LTHD |
| 1147969 | KLS27MPKG | M12X1.75 | 34,8 | 29,9 | 17,5 |
| 1736199 | KLS32M | M16X2.0 | 41,8 | 34,9 | 20,5 |
| 1016374 | KLS40M | M20X2.5 | 51,8 | 39,9 | 24,0 |
| 1178775 | KLS50M | M24X3 | 62,8 | 47,9 | 28,5 |
(continued)
