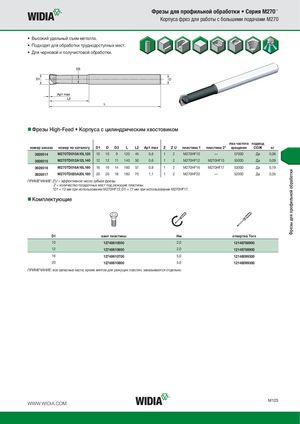

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M270™ Корпуса фрез для работы с большими подачами M270 • Высокий удельный съем металла. • Подходят для обработки труднодоступных мест. • Для черновой и получистовой обработки. „Фрезы High-Feed • Корпуса с цилиндрическим хвостовиком max частота подвод номер заказа номер по каталогу D1 D D3 L L2 Ap1 max Z ZU пластина 1 пластина 2* вращения СОЖ кг 3926514 M270TD010A10L120 10 10 9 120 45 0,6 1 2 M270HF10 — 57000 Да 0,06 3926515 M270TD012A12L140 12 12 11 140 50 0,6 1 2 M270HF12 M270HF13 55000 Да 0,09 3926516 M270TD016A16L160 16 16 14 160 57 0,9 1 2 M270HF16 M270HF17 53000 Да 0,19 3926517 M270TD020A20L180 20 20 18 180 70 1,1 1 2 M270HF20 — 52000 Да 0,35 ПРИМЕЧАНИЕ: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. *D1 = 13 мм при использовании M270HF13; D1 = 17 мм при использовании M270HF17. „Комплектующие D1 винт пластины Нм oтвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 ПРИМЕЧАНИЕ: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. WWW.WIDIA.COM M125
