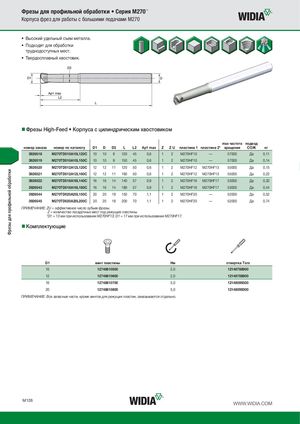

Каталог Widia фрезы со сменными пластинами 2016 - страница 332

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M270™ Корпуса фрез для работы с большими подачами M270 • Высокий удельный съем металла. • Подходят для обработки труднодоступных мест. • Твердосплавный хвостовик. „Фрезы High-Feed • Корпуса с цилиндрическим хвостовиком max частота подвод номер заказа номер по каталогу D1 D D3 L L2 Ap1 max Z ZU пластина 1 пластина 2* вращения СОЖ кг 3926518 M270TD010A10L120C 10 10 9 120 45 0,6 1 2 M270HF10 — 57000 Да 0,11 3926519 M270TD010A10L150C 10 10 9 150 45 0,6 1 2 M270HF10 — 57000 Да 0,14 3926520 M270TD012A12L120C 12 12 11 120 50 0,6 1 2 M270HF12 M270HF13 55000 Да 0,15 3926521 M270TD012A12L160C 12 12 11 160 50 0,6 1 2 M270HF12 M270HF13 55000 Да 0,22 3926522 M270TD016A16L140C 16 16 14 140 57 0,9 1 2 M270HF16 M270HF17 53000 Да 0,32 3926543 M270TD016A16L180C 16 16 14 180 57 0,9 1 2 M270HF16 M270HF17 53000 Да 0,44 3926544 M270TD020A20L150C 20 20 18 150 70 1,1 1 2 M270HF20 — 52000 Да 0,52 3926545 M270TD020A20L200C 20 20 18 200 70 1,1 1 2 M270HF20 — 52000 Да 0,74 ПРИМЕЧАНИЕ: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. *D1 = 13 мм при использовании M270HF13; D1 = 17 мм при использовании M270HF17. „Комплектующие D1 винт пластины Нм oтвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 ПРИМЕЧАНИЕ: Bсе запасные части, кроме винтов для режущих пластин, заказываются отдельно. M126 WWW.WIDIA.COM
