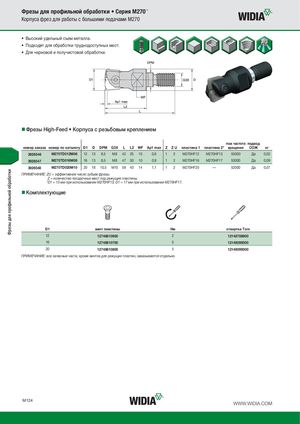

Каталог Widia фрезы со сменными пластинами 2016 - страница 330

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M270™ Корпуса фрез для работы с большими подачами M270 • Высокий удельный съем металла. • Подходят для обработки труднодоступных мест. • Для черновой и получистовой обработки. „Фрезы High-Feed • Корпуса с резьбовым креплением max частота подвод номер заказа номер по каталогу D1 D DPM G3X L L2 WF Ap1 max Z ZU пластина 1 пластина 2* вращения СОЖ кг 3926546 M270TD012M08 12 13 8,5 M8 42 25 10 0,6 1 2 M270HF12 M270HF13 55000 Да 0,02 3926547 M270TD016M08 16 13 8,5 M8 47 30 10 0,9 1 2 M270HF16 M270HF17 53000 Да 0,09 3926548 M270TD020M10 20 18 10,5 M10 59 40 14 1,1 1 2 M270HF20 — 52000 Да 0,07 ПРИМЕЧАНИЕ: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. *D1 = 13 мм при использовании M270HF13; D1 = 17 мм при использовании M270HF17. „Комплектующие D1 винт пластины Нм oтвертка Torx 12 12748610600 2 12148788900 16 12748610700 5 12148099300 20 12748610800 5 12148099300 ПРИМЕЧАНИЕ: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M124 WWW.WIDIA.COM
