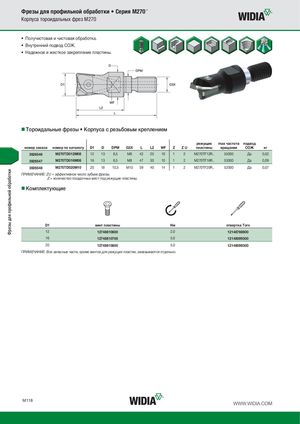

Каталог Widia фрезы со сменными пластинами 2016 - страница 324

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M270™ Корпуса тороидальных фрез M270 • Получистовая и чистовая обработка. • Внутренний подвод СОЖ. • Надежное и жесткое закрепление пластины. „Тороидальные фрезы • Корпуса с резьбовым креплением режущие max частота подвод номер заказа номер по каталогу D1 D DPM G3X L L2 WF Z ZU пластины вращения СОЖ кг 3926546 M270TD012M08 12 13 8,5 M8 42 25 10 1 2 M270TF12R.. 55000 Да 0,02 3926547 M270TD016M08 16 13 8,5 M8 47 30 10 1 2 M270TF16R.. 53000 Да 0,09 3926548 M270TD020M10 20 18 10,5 M10 59 40 14 1 2 M270TF20R.. 52000 Да 0,07 ПРИМЕЧАНИЕ: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. „Комплектующие D1 винт пластины Нм oтвертка Torx 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 ПРИМЕЧАНИЕ: Все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M118 WWW.WIDIA.COM
