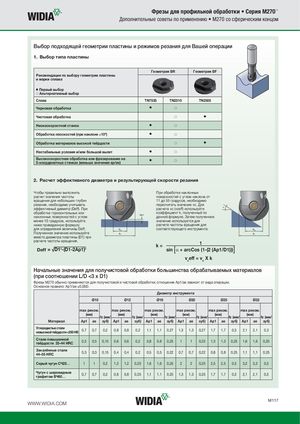

Каталог Widia фрезы со сменными пластинами 2016 - страница 323

Фрезы для профильной обработки • Серия M270™ Дополнительные советы по применению • M270 со сферическим концом Выбор подходящей геометрии пластины и режимов резания для Вашей операции 1. Выбор типа пластины Геометрия BR Геометрия BF Рекомендации по выбору геометрии пластины и марки сплава ⅷ Первый выбор ࠗ Альтернативный выбор Сплав TN7535 TN2510 TN2505 Черновая обработка ⅷ ࠗ Чистовая обработка ࠗ ⅷ Низкоскоростной станок ⅷ ࠗ Обработка плоскостей (при наклоне )10°) ⅷ ࠗ Обработка материалов высокой твёрдости ࠗ ⅷ Нестабильные условия и/или большой вылет ⅷ ࠗ Высокоскоростная обработка или фрезерование на5-координатных станках (меньше значения ap/ae) ⅷ ࠗ 2. Расчет эффективного диаметра и результирующей скорости резания Чтобы правильно выполнить При обработке наклонных расчет значения частоты поверхностей с углом наклона от вращения для небольших глубин 11 до 55 градусов, необходимо резания, необходимо учитывать пересчитать значение vc. Для эффективный диаметр (Deff). При расчета vc (vceff) используйте α обработке горизонтальных или коэффициент k, полученный по наклонных поверхностей с углом Ap1 данной формуле. Затем полученное менее 10 градусов, используйте значение используется для ниже приведенную формулу расчета частоты вращения для для определения величины Deff. Deff соответствующего инструмента. Deff Полученное значение используйте D1 D1 вместо диаметра пластины (D1) при расчете частоты вращения.Deff2-(D1-2Ap1)2 k= 1sin [α + arcCos (1-(2 (Ap1/D1)))] vceff = vc X k Начальные значения для получистовой обработки большинства обрабатываемых материалов (при соотношении L/D <3 x D1) Фрезы M270 обычно применяются для получистовой и чистовой обработки; отношение Ap1/ae зависит от вида операции. Основное правило: Ap1/ae )0,05D. Диаметр инструмента Ø10 Ø12 Ø16 Ø20 Ø25 Ø32 max реком. max реком. max реком. max реком. max реком. max реком. (мм) (мм) (мм) (мм) (мм) (мм) fz (мм/ fz (мм/ fz (мм/ fz (мм/ fz (мм/ fz (мм/ Материал Ap1 ae зуб) Ap1 ae зуб) Ap1 ae зуб) Ap1 ae зуб) Ap1 ae зуб) Ap1 ae зуб) Углеродистые сталиневысокой твёрдости <250 HB0,70,70,20,8 0,8 0,2 1,1 1,1 0,27 1,3 1,3 0,27 1,7 1,7 0,3 2,1 2,1 0,3 Стали повышеннойтвёрдости33–44 HRC0,50,5 0,15 0,6 0,6 0,2 0,8 0,8 0,25 1 1 0,25 1,3 1,3 0,25 1,6 1,6 0,25 Закалённые стали44–55 HRC 0,3 0,3 0,15 0,4 0,4 0,2 0,5 0,5 0,22 0,7 0,7 0,22 0,8 0,8 0,25 1,1 1,1 0,25 Серый чугун СЧ25… 1 1 0,2 1,2 1,2 0,25 1,6 1,6 0,25 2 2 0,25 2,5 2,5 0,3 3,2 3,2 0,3 Чугун с шаровиднымграфитом ВЧ60…0,70,7 0,2 0,8 0,8 0,25 1,1 1,1 0,25 1,3 1,3 0,25 1,7 1,7 0,3 2,1 2,1 0,3 WWW.WIDIA.COM M117
