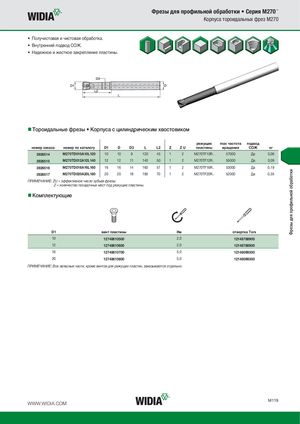

Каталог Widia фрезы со сменными пластинами 2016 - страница 325

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M270™ Корпуса тороидальных фрез M270 • Получистовая и чистовая обработка. • Внутренний подвод СОЖ. • Надежное и жесткое закрепление пластины. „Тороидальные фрезы • Корпуса с цилиндрическим хвостовиком режущие max частота подвод номер заказа номер по каталогу D1 D D3 L L2 Z ZU пластины вращения СОЖ кг 3926514 M270TD010A10L120 10 10 9 120 45 1 2 M270TF10R.. 57000 Да 0,06 3926515 M270TD012A12L140 12 12 11 140 50 1 2 M270TF12R.. 55000 Да 0,09 3926516 M270TD016A16L160 16 16 14 160 57 1 2 M270TF16R.. 53000 Да 0,19 3926517 M270TD020A20L180 20 20 18 180 70 1 2 M270TF20R.. 52000 Да 0,35 ПРИМЕЧАНИЕ: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. „Комплектующие D1 винт пластины Нм oтвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 ПРИМЕЧАНИЕ: Все запасные части, кроме винтов для режущих пластин, заказываются отдельно. WWW.WIDIA.COM M119
